螺紋管纏繞式冷凝器：工業熱交換領域的高效革新者

在化工、能源、制冷等高能耗工業領域，冷凝器作為熱交換的核心設備，其性能直接影響生產效率與能源消耗。傳統冷凝器因效率瓶頸、耐久性不足及高維護成本，逐漸難以滿足現代工業對節能降耗與工況適應性的需求。螺紋管纏繞式冷凝器憑借其獨特的螺旋纏繞結構設計與材料科技創新，正成為高溫高壓、強腐蝕工況下高效換熱的設備，重新定義了工業冷凝技術的邊界。

一、技術原理與結構創新

1.1 三維螺旋纏繞管束設計

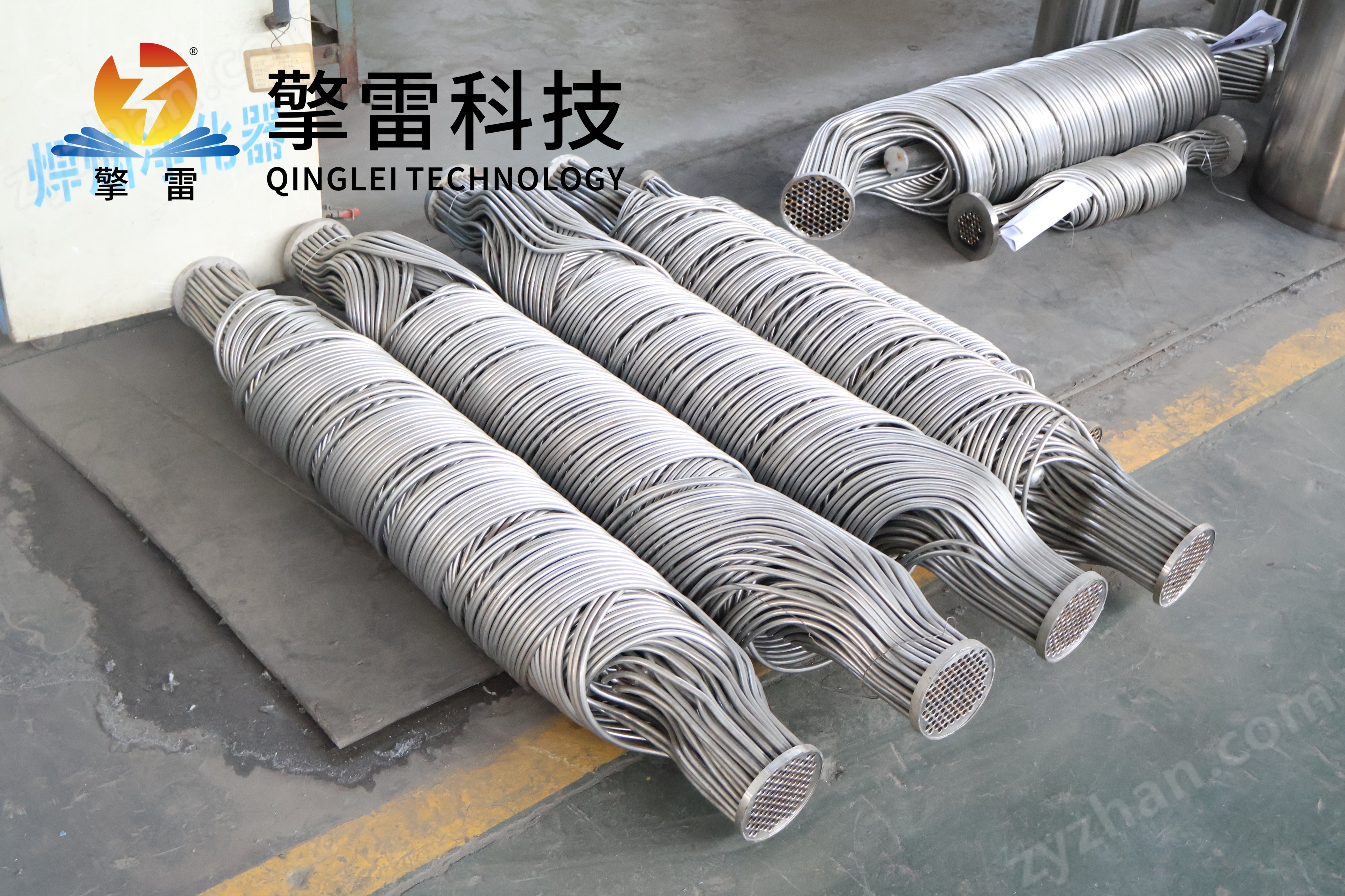

螺紋管纏繞式冷凝器的核心在于其三維螺旋纏繞管束設計。數百根換熱管以3°—20°的螺旋角反向纏繞于中心筒體，形成多層立體傳熱網絡。相鄰層纏繞方向相反，這種設計確保流體充分接觸，熱交換效率。管內壁或外壁加工出螺旋形螺紋，通過離心力驅動流體形成二次環流，破壞邊界層，使湍流強度提升3—5倍，傳熱效率提高15%—20%。實驗數據顯示，在相同流速下，其換熱系數較傳統列管式設備提高40%—60%，壓降卻降低20%—30%。

1.2 高效傳熱與緊湊結構

螺紋管纏繞式冷凝器通過三維立體傳熱面與智能控制技術的深度融合，實現了換熱效率與設備緊湊性的雙重突破。單位體積換熱能力為傳統冷凝器的3—5倍，體積縮小70%，重量減輕30%。例如，在某LNG接收站應用后，設備高度降低至傳統設備的60%，節省土地成本超千萬元。其緊湊設計不僅節省了寶貴的工業空間，還降低了設備安裝與運輸成本。

1.3 耐工況與長壽命

采用316L不銹鋼、鈦合金或碳化硅復合管束，螺紋管纏繞式冷凝器耐溫范圍覆蓋-196℃至1200℃，適應濃硫酸、熔融鹽等介質。在濕氯氣環境中連續運行5年無腐蝕，壽命較傳統設備延長3倍。螺旋結構天然具備熱膨脹補償能力，在溫差150℃工況下，設備應力水平較固定管板式設計降低60%，解決熱應力開裂難題。結合雙密封O形環設計，實現零泄漏，設備壽命延長至40年。

二、性能優勢與經濟效益

2.1 高效節能與環保效益

螺紋管纏繞式冷凝器傳熱系數可達13600W/(m2·℃)，較傳統設備提升3—7倍，冷凝效率達98%，顯熱回收率超90%。在某煉化企業應用中，出口溫度波動范圍縮小至±0.5℃，產品收率提高2.3%。在熱電廠余熱回收項目中，系統熱耗降低12%，年減排二氧化碳超萬噸。其高效節能特性不僅降低了企業運營成本，還為碳中和目標實現提供了關鍵技術支撐。

2.2 模塊化設計與低維護成本

模塊化設計支持單管束更換，維護時間縮短70%，年維護費用降低40%。結合自清潔螺旋結構，清洗周期延長至6—12個月，減少了非計劃停機次數。例如，某食品企業應用后，非計劃停機次數降低95%，單次停機損失減少80萬元/天。其低維護成本特性顯著提升了設備全生命周期經濟效益。

2.3 初始投資與全生命周期成本優化

盡管螺紋管纏繞式冷凝器初始投資較傳統設備高20%—30%，但其全生命周期成本（LCC）降低40%—50%。以某化工企業為例，年節電約20萬kW·h，以工業電價0.6元/kW·h計算，3年內可收回投資差額。模塊化設計支持在線清洗，停機時間縮短70%，年維護費用減少150萬元。其長期經濟效益遠超初始投資差異。

三、應用場景與行業價值

3.1 化工領域

螺紋管纏繞式冷凝器廣泛應用于高溫氣體冷卻、反應釜控溫、溶劑回收、精餾塔冷凝等工藝。在加氫裂化工藝中（350℃、10MPa），設備變形量<0.1mm，年節電約20萬kW·h。在乙烯裂解裝置中，急冷油冷凝器承受>400℃高溫與腐蝕性介質，設備壽命超5年，熱回收效率提升30%，年節約燃料氣用量達50萬噸標煤。

3.2 能源領域

在鍋爐余熱回收、煙氣脫硫、碳捕集與封存等場景中，螺紋管纏繞式冷凝器展現出顯著優勢。某熱電廠應用后，煙氣余熱回收效率提升45%，年減排二氧化碳超萬噸。在光熱發電中，實現400℃高溫介質冷凝，系統綜合效率突破30%。在CO?捕集工藝中，換熱效率提升30%，壓縮功耗降低25%。

3.3 制冷與新能源領域

螺紋管纏繞式冷凝器在制冷系統中實現能效比（EER）達5.5以上，較傳統設備提升18%。在液氮冷凍系統中，實現-196℃深冷工況穩定運行，適配生物樣本庫、超導實驗等場景。在氫能儲能領域，PEM電解槽中實現-20℃至90℃寬溫域運行，氫氣純度達99.999%，支持燃料電池汽車加氫站建設。

3.4 生物醫藥與食品領域

在疫苗生產中，螺紋管纏繞式冷凝器滿足GMP無菌標準，設備表面粗糙度Ra≤0.4μm，產能爬坡周期縮短60%。在巴氏殺菌工藝中，傳熱效率提升25%，保留營養成分，清洗周期延長至6個月。在啤酒釀造中，蒸汽消耗降低18%，年節能成本超百萬元。

四、未來趨勢與技術展望

4.1 材料科學與智能技術的深度融合

隨著材料科學的進步，石墨烯/碳化硅復合材料熱導率突破300W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。納米涂層技術實現自修復功能，設備壽命延長至30年以上。結合數字孿生技術，實現預測性維護，故障預警準確率>98%，支持無人值守運行。

4.2 結構優化與制造工藝創新

3D打印流道設計使比表面積提升至500㎡/m3，傳熱系數突破12000W/(m2·℃)。法蘭連接標準模塊支持單臺設備處理量從10㎡擴展至1000㎡，適配大型化需求。拓撲優化算法生成管束排列方案，傳熱效率再提升10%—15%。

4.3 綠色轉型與可持續發展

螺紋管纏繞式冷凝器通過ORC余熱發電系統，能源綜合利用率突破85%。開發熱-電-氣多聯供系統，助力碳中和目標實現。模塊化租賃模式降低企業初期投資，投資回收期縮短至1.5年。其綠色轉型特性符合工業可持續發展趨勢。

五、結語

螺紋管纏繞式冷凝器通過結構創新、材料升級與智能技術的交叉融合，已成為工業冷凝領域的高效核心裝備。其在化工、能源、制冷、新能源等多場景的廣泛應用，不僅顯著提升了能源利用效率，降低了碳排放，更為工業綠色轉型提供了關鍵技術支撐。隨著材料科學、數字孿生與人工智能的持續突破，螺紋管纏繞式冷凝器將朝著更高效率、更耐工況、更智能化的方向發展，推動工業熱交換技術邁向新紀元，助力碳中和目標實現。
