蒸汽螺旋纏繞管冷凝器標準

蒸汽螺旋纏繞管冷凝器標準概述

蒸汽螺旋纏繞管冷凝器作為一種高效熱交換設備，在化工、電力、制藥等多個領域展現出顯著的技術優勢。其核心標準涵蓋材料選擇、結構設計、性能指標、制造工藝及智能控制等多個方面，旨在確保設備的高效性、耐用性、安全性和智能化水平。

一、材料標準

耐腐蝕性：

蒸汽螺旋纏繞管冷凝器需適應各種腐蝕性環境，如含氯離子（Cl?）的介質。因此，主體材料通常選用316L不銹鋼或鈦合金。316L不銹鋼在含Cl?環境中年腐蝕速率應小于0.01mm，設備壽命長達15年以上；鈦合金則具有更優的耐腐蝕性，適用于更惡劣的工況。

耐高溫性：

設備需承受高溫蒸汽的沖擊，因此材料需具備出色的耐高溫性能。例如，Inconel 625合金在1200℃高溫下抗氧化性能是310S不銹鋼的2倍，適用于煤化工氣化爐廢熱回收等高溫工況。

導熱性：

為提高傳熱效率，材料需具備良好的導熱性。石墨烯/碳化硅復合材料熱導率突破300W/(m·K)，耐溫提升至1500℃，是理想的換熱管材料。

二、結構設計標準

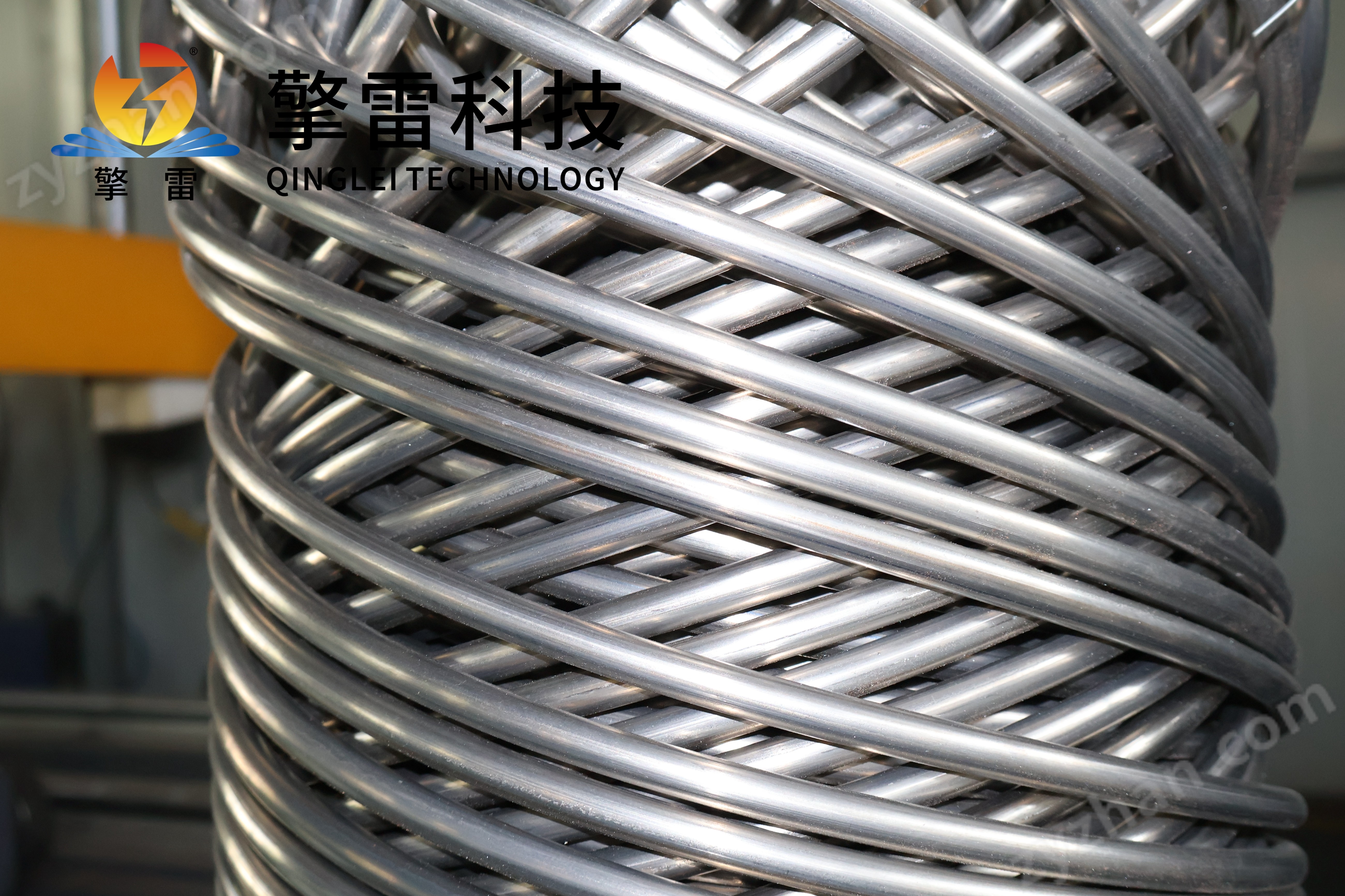

螺旋纏繞管束：

數百根換熱管以3°—20°的螺旋角反向纏繞于中心筒體，形成多層立體傳熱網絡。相鄰層纏繞方向相反，確保流體充分接觸，熱交換效率。管束兩端預留自由段，可隨溫度變化自由伸縮，消除熱應力，防止泄漏。

殼體設計：

殼體需提供外部保護，支撐內部管束，并適應高溫高壓環境。設計壓力可達40MPa，確保設備在工況下的安全運行。殼體長度應比纏繞管管長略長，便于設備的安裝和維護。

密封結構：

采用雙密封O形環設計，確保熱流體（管程）與冷流體（殼程）有效隔離，泄漏率應小于0.01%/年。

三、性能指標標準

傳熱效率：

傳熱系數是衡量冷凝器性能的重要指標。蒸汽螺旋纏繞管冷凝器的傳熱系數應達8000—13600W/(m2·℃)，較傳統列管式設備提升3—7倍。冷熱流體逆流接觸設計使溫差梯度，熱回收效率應≥96%，冷凝效率達98%，顯熱回收率超90%。

耐壓與耐溫：

設備需具備出色的耐壓和耐溫性能。承壓能力應達20MPa以上，耐溫范圍覆蓋-196℃至1200℃，適應各種工況。

污垢沉積：

高流速與自清潔螺旋結構應使污垢沉積率降低70%，清洗周期延長至6—12個月，減少非計劃停機時間，降低維護成本。

緊湊性：

單位體積換熱能力應為傳統冷凝器的3—5倍，體積縮小40%—70%，重量減輕30%—60%，節省安裝空間，降低設備成本。

四、制造工藝標準

纏繞工藝：

螺旋纏繞管的制造是關鍵環節。需采用高精度的纏繞設備和技術，確保換熱管按照預定的螺旋軌跡準確纏繞，保證管束的幾何尺寸精度和纏繞質量。纏繞過程中要控制好纏繞張力，避免因張力過大導致換熱管變形或損壞。

焊接工藝：

設備各個部件之間需進行焊接連接，如管束與端蓋的焊接、殼體與端蓋的焊接等。需采用的焊接工藝，如氬弧焊、等離子焊等，確保焊接質量，防止焊接缺陷導致的泄漏問題。焊接過程中要嚴格控制焊接參數，保證焊縫的強度和密封性。

質量檢測：

在制造過程中，需對冷凝器的各個部件進行嚴格的質量檢測，包括材料檢驗、尺寸測量、無損檢測等。材料檢驗要確保所使用的材料符合設計要求和相關標準規范；尺寸測量要保證各個部件的尺寸精度符合設計圖紙；無損檢測要及時發現材料和焊接部位可能存在的缺陷，如裂紋、氣孔等，確保冷凝器的質量可靠。

五、智能控制標準

實時監測：

集成物聯網傳感器與AI算法，實時監測管壁溫度梯度、流體流速等關鍵參數，通過數字孿生技術構建虛擬冷凝器模型，實現預測性維護，故障預警準確率應>98%。

自適應調節：

根據溫差梯度自動優化流體分配，綜合能效應提升12%。支持遠程監控與智能調控，實現無人值守運行，降低運維成本。

模塊化設計：

支持單管束更換，維護時間應縮短70%，年維護費用降低40%。模塊化設計便于設備的安裝、維護和升級，提高設備的可擴展性和靈活性。
