非標定制試驗T型槽平臺 按需加工T槽間距

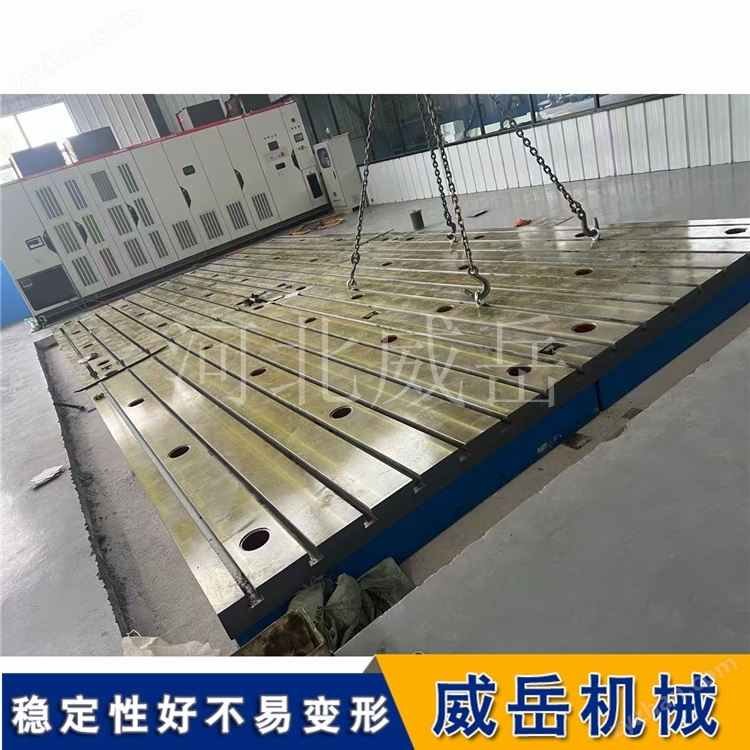

試驗 T 型槽平臺（又稱 T 型槽試驗平板、電機試驗平臺）是一種表面加工有T 型溝槽的高精度鑄鐵平臺，專為實驗室、車間及科研院所設計，用于固定試驗設備、工件、夾具，進行各類力學性能測試、設備調試、裝配及精和密檢測工作。非標定制試驗T型槽平臺 按需加工T槽間距

主要特點與用途

試驗T型槽平臺的設計核心在于 “精和準定位”和 “靈活固定” ，以下是它的核心特點：非標定制試驗T型槽平臺 按需加工T槽間距

核心功能：主要用于固定測試設備，如電機、發動機等，進行振動、磨合、加載等試驗，也廣泛應用于裝配、調試和精和密檢測場景。

主要用途

力學性能試驗：萬和能材料試驗機配套平臺，用于拉伸、壓縮、彎曲、疲勞等測試。

電機 / 發動機試驗：固定電機、測功機等，進行動力性能、振動、噪音測試。

設備裝配與調試：作為精和密基準平面，用于大型機械、模具、自動化生產線的裝配、校準、調試。

焊接 / 鉚焊工裝：作為焊接工作臺，固定工件確保焊接精度。

精和密檢測與劃線：作為檢驗基準，檢測工件的平面度、平行度、垂直度，或用于精和密劃線。

核心結構與材質

主體材質：高強度灰鑄鐵（HT200-HT300）或球墨鑄鐵（QT600）。

硬度：工作面硬度 HB170-240。

工藝：經人工退火（600-700℃）與自然時效（2-3 年）雙重處理，徹和底消除內應力，確保長期使用精度穩定、不易變形。

結構：

工作面：經精和密磨削或刮研處理，平面度達微米級精度。

T 型槽：截面呈 T 形，用于貫穿 T 型螺栓，靈活、牢固地固定被測物或設備。

加強筋：底部設計箱型 / 十字加強筋，分散負載、提升剛性，防止重載下彎曲。

規格與精度等級

精度等級：按國家標準，分為0、1、2、3四個等級。

0級：精度比較高，常用于精和密測量和實驗室基準平臺。

1-2級：應用比較廣，適用于常規的試驗、裝配和精和密劃線。

3級：適用于精度要求不高的重型工件固定或粗加工。

常用規格：平臺尺寸范圍很廣，常見的從1000×1000mm到8000×3000mm都有。如果單塊尺寸不夠，還可以進行多塊拼接使用。

需要注意的是，具體的平面度公差會隨平臺尺寸變化，例如一塊1000×1000mm的2級平臺，其平面度公差約為40µm。定制時請務必向廠商確認具體的公差數值。

材質選擇：

普通試驗：選 HT250 鑄鐵（性價比高）。

高載 / 防震：選 QT600 球墨鑄鐵（強度高、吸震性好）。

超精和密：可選花崗巖平臺（穩定性相當高、不生銹）。

使用與維護要點

為了保證平臺的精度和使用壽命，正確的使用和維護同樣關鍵：

安裝與調整：平臺需安裝在獨立的混凝土地基上，并用水平儀仔細調整至水平狀態。

規范操作：固定工件時，T型螺栓不要擰得過緊，以免損壞槽口。同時，工件的重量嚴禁超過平臺的額定載荷，以免造成變形。

保養：

①保持工作面清潔，實驗后擦拭干凈并涂防銹油。

②避免重擊、撞擊工作面，防止和損傷精度。

③定期（半年至一年）復檢平面度精度
