流量定量控制系統

一、KLN系列流量定量控制系統原理：

     定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量控制儀并開始計量，流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。

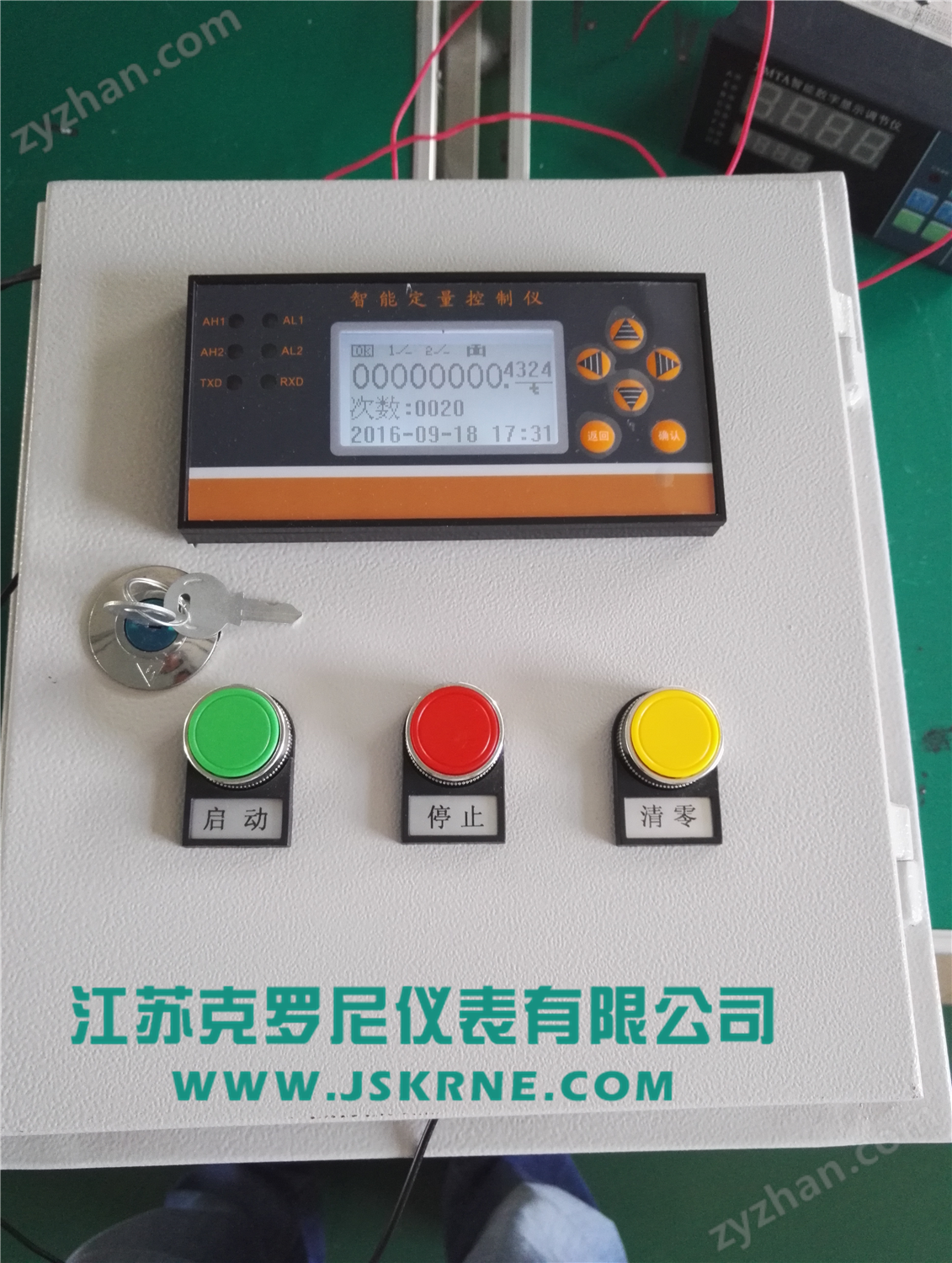

流量傳感器和電磁閥根據現場所需的流量和管道選擇,并按圖與定量控制儀連接定量控制儀的顯示屏如圖所示,箱子的標準尺寸400*300*200mm（高*寬*厚）
根據脈沖（電流）輸出的流量傳感器計算公式 Q=N/K

式中  Q --------累積流量（單位 升）
      N-------- 流量信號脈沖數（次）
      K- ------ 儀表常數（次/升）

    將儀表常數置入控制儀內，控制儀根據設定值自動計算出其對應的脈沖數（電流），控制儀啟動時改變內置的繼電器狀態，使得控制閥開啟，控制儀對來自傳感器的脈沖（電流）信號進行計

二、KLN流量定量控制系統特點：

1.可以外接啟動、停止、清零按扭。
2.可以同時控制閥門及泵的開啟。
3.可以預先設置8個常用量。
4.斷電重新啟動后按之前定量值繼續定量，無需重新設置。
5.可以查詢到定量次數，定量量值，定量時間等參數。
5.安裝微型打印機可以現場打印定量數據。
6.全中文液晶顯示，操作簡單方便。
7.可安裝大小閥控制定量，精度更精確。

三、KLN流量定量控制系統技術參數：

1.測量介質： 液體、氣體、蒸汽。
2.定量范圍： 0.1-999999 升
3.可置入儀表常數值： 999999次/升
4.為傳感器和變送器提供：12VDC , 50mA電源
5.工作環境條件: 0-45℃, 相對濕度<85%
6.供電電源：AC220V
7.11位LCD顯示累積總量4位LCD顯示瞬時值。
8.智能定量控制儀外形尺寸:  160*80*140mm
9.對累積總量、儀表常數及前次定量值進行掉電保護，保護時間大于10年。保修期為十二個月。

四、KLN流量定量控制裝置控制說明：

給罐子進行定量加水（例如80L），在流量積算儀/定量控制儀上輸入80L的定量值，然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),流量積算儀開始累積，當累積數到達80L后，流量積算儀繼電器斷開(電磁閥關閉，加水燈滅),本次定量完成。如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需要暫停，可按下停止按鈕,如果定量值與上次一致直接按啟動按鈕即可。
