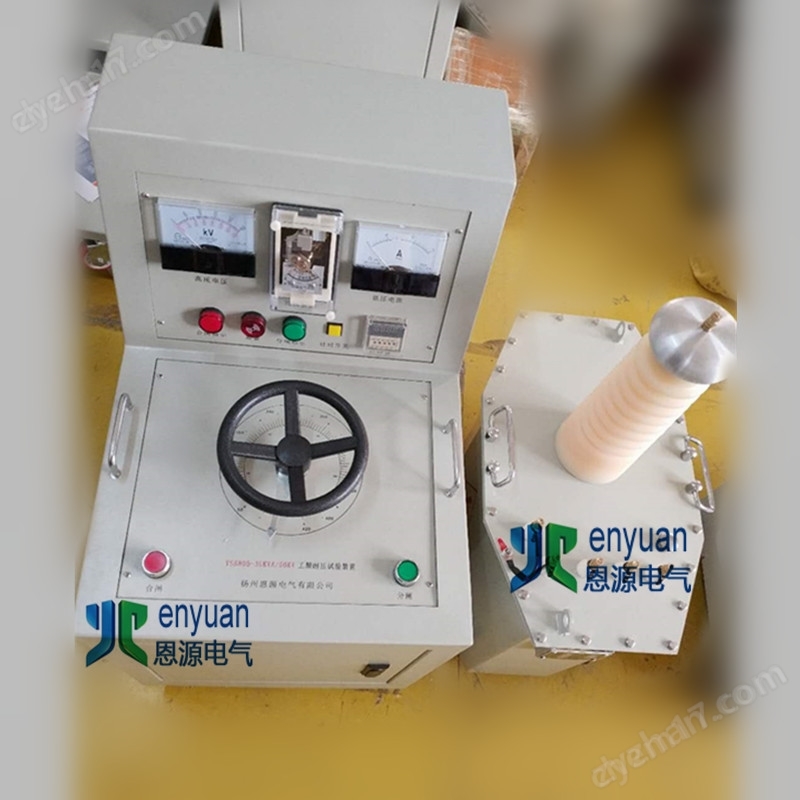

YD系列試驗變壓器

一產品概述

YD系列試驗變壓器絕緣結構方面，根據變壓器油“距離效應"原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

二主要特點

1、解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。

2、采用金屬固定引線和均壓，從而消除了放電現象。

3、YD系列試驗變壓器漬箱結構緊湊，外觀新穎，體積小．重量輕。

4、鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。

三技術指標

輸入電壓  0－200V  輸入電流   25A

額定高壓 AC: 0－50Kv  DC:0-70KV

輸出電流  100mA

額定容量  5kVA

四維修保養

1、設備保養：應將該設備置于干燥通風外保存，注意防潮及防塵，
