| 產地 |
國產 |
產品新舊 |
全新 |
金屬接骨板四點彎曲疲勞檢測儀PBFT-BP30主要用于外科植入物，金屬接骨板、接骨螺釘?shù)柔t(yī)用材料進行拉伸疲勞試驗、彎曲疲勞試驗；并能進行其他骨科材料機械疲勞力學性能實驗測試及研究。
產品簡介：
金屬接骨板四點彎曲疲勞檢測儀PBFT-BP30主要用于外科植入物，金屬接骨板、接骨螺釘?shù)柔t(yī)用材料進行拉伸疲勞試驗、彎曲疲勞試驗；并能進行其他骨科材料機械疲勞力學性能實驗測試及研究。
執行標準：
1、YY/T0342-外科植入物接骨板彎曲強度和剛度的測定；
2、JB/T 9397 拉壓疲勞試驗機技術條件；
3、JJG 139 拉力、壓力和萬能試驗機；
4、YY0017-骨接合植入物金屬接骨板；
5、YY0018-2008 骨接合植入物 金屬接骨螺釘；
6、GB/T232-《金屬材料 彎曲試驗方法》；
7、YY/T1503-2016《外科植入物 金屬接骨板彎曲疲勞性能試驗方法》
設備描述：
1、功能簡述
本測控系統由動態試驗主機，動態疲勞加載組件，試件工裝，及測控系統組成，配合工作臺的 T 型槽，滿足不同試樣的安裝固定；帶有醫用疲勞專用動態測試軟件，完成不同測試標準的試驗要求。
2、試驗臺的組成結構
（1）試驗臺組成：試驗主機、伺服作動器、夾具及附具、試驗工裝、橫梁升降機構、電氣控制柜，測控軟件及其控制系統、計算機等組成。
（2）試驗臺布局：主機為兩立柱結構，中橫梁帶有升降機構，可電動調節橫梁高度；作動器安裝在橫梁中間，通過輔具連接試樣，進行試驗。
3、試驗臺詳細說明
（1）試驗臺架機械結構：臺架上表面均布 T 型槽，方便固定各類工裝夾具；工作臺中間裝有銷孔式連接件，可連接拉伸夾具或彎曲夾具。
（2）加載機構：加載機構采用高精度作動器加載，前端連接進口力值傳感器，控制精度高，試驗數據準確。
（3）夾具機構：依照標準制作相應的夾具并安裝在銷孔式連接件或 T 型槽上，按照標準的幅頻特性進行試驗。
（4）中橫梁的升降機構：由伺服電機、同步帶、滾珠絲杠、帶輪、鎖緊裝置組成。
（5）需要調整橫梁高度時，先松開鎖緊裝置，然后緩慢調節橫梁高度，達到合適的試驗高度后，通過鎖緊裝置固定住中橫梁。
4、試驗功能的實現
將醫用骨板等試樣安裝于試驗臺工裝上，調整橫梁的位置，連接工裝夾具。啟動開始按扭，執行機構按照正弦波或者用戶要求波形進行加載，加載頻率可調，振幅可調，控制方式可以為全數字閉環控制，可以是力控或者位移控。設置好試驗次數，比如 100 萬次；試驗過程中，可以根據設定條件進行傳感器的信號同步采集，并同步存儲到計算機硬盤。

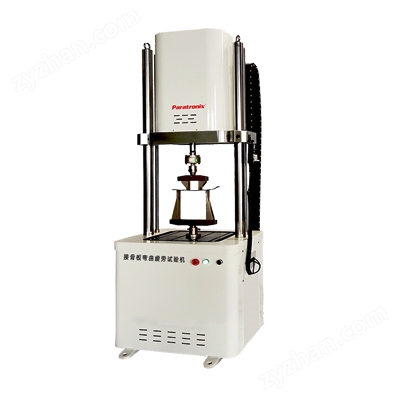

金屬接骨板四點彎曲疲勞檢測儀
主要的參數：
指標
| 參數 |
最大動態試驗力
| 3000N |
| 動態示值精度 | 在 5%-100%范圍內，示值精度±0.5% |
| 幅值波動度 | ±0.5%FS |
| 作動器行程 | 100mm |
| 頻率范圍 | 0.1—15Hz |
| 控制器類型 | 位移、力、閉環控制 |
| 主要試驗波形 | 正弦波、三角波、矩形波、斜波 |
| 銷孔中心高度 | 上下兩個插銷孔的中心高度 1000mm |
| 橫梁升降機構 | 伺服電機通過同步帶驅動橫梁升降； 帶有手動控制器，手動搖輪控制升降； |
| 橫梁鎖緊機構 | 高強度螺栓鎖緊，緊固力矩 150NM |
| 兩立柱凈間距 | 505mm |
| 耐久試驗循環次數 | 無限次 |
| 設備功率 | 3500W |
| 電源電壓 | ～380V±10%; 50Hz（須可靠接地） ～220V±10%；50Hz（須可靠接地 |
| 機架尺寸(LWH) | 700x685x2086mm |
| 機器重量 | ≈500kg |
工裝夾具
| 無（根據試樣尺寸定做或用戶自備） |
疲勞加載控制軟件：
1、該產品使用功能強大的 PCBP-system 全數字閉環伺服控制系統。由負荷傳感器、位移傳感器、伺服作動器、全數字閉環控制軟件與計算機共同組成一個閉環的測量控制操作系統，因此，可以設置和選擇各種試驗規程，可以自動精確地控制試驗過程，并自動測量各階段試驗參數，保證了試驗的高精度。
2、該專用試驗軟件是在 windows 平臺下開發的，保證試驗操作簡便和通用性，試驗數據的處理、保存、傳輸容易和便捷，試驗過程曲線在顯示器上實時顯示。
3、軟件可選的波形有正弦波、半正弦波、三角波、方波、斜波、組合波試驗。試驗結束，軟件會將一些重要的數據存盤，例如試驗載荷、頻率、循環數和試驗時間等。可編程控制試驗。
