壓力表校驗臺是計量檢測領域用于壓力儀表檢定 / 校準的專用設備，核心是提供穩定可控的壓力源，并與高精度標準器配合，完成對各類壓力表、壓力變送器、壓力開關的示值誤差、回程誤差、重復性等指標的測試。

一、分類與參數

按介質分

氣壓 / 真空校驗臺：介質為潔凈空氣 / 氮氣，造壓范圍常見 -95 kPa～6.0 MPa；無油污、適合禁油儀表（如氧氣壓力表）；操作安全、清潔。

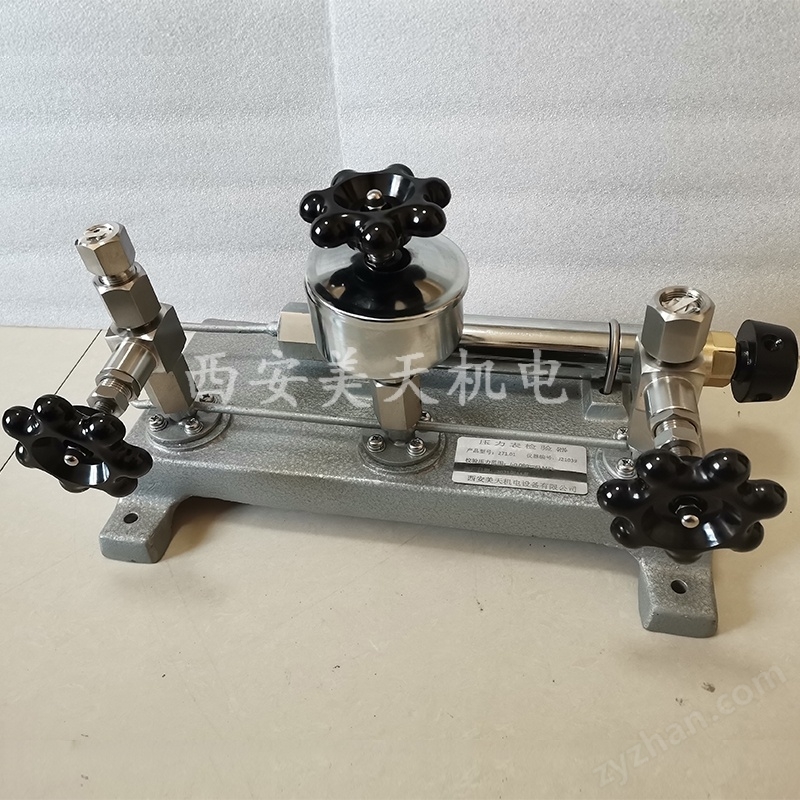

液壓校驗臺：介質為專用硅油 / 變壓器油 / 純凈水，造壓可達 60 MPa 及更高；適合高壓壓力表、工業變送器；控壓穩，但需注意防漏與介質清潔。

按操作方式：手動（手搖 / 手泵，成本低、便攜，適合現場）、電動 / 全自動（電機 / 伺服控壓，帶觸摸屏、數據自動記錄與報表，適合實驗室批量檢定）。

技術參數

造壓范圍、準確度等級（如 0.02%、0.05% FS）、穩定度、最小可控調節度、接口規格（M20×1.5 等）、工作溫度（通常 20±5℃/10℃）。

二、結構與工作原理

基本構成：造壓系統（泵 / 缸）、調壓 / 穩壓單元、標準接口 + 被檢接口、排氣 / 排污閥、安全保護裝置；全自動型額外集成數字采集、PLC 控制、顯示與存儲模塊。

工作流程：① 安裝標準表 + 被檢表，排空管路；② 加壓 / 減壓至各檢定點，穩定；③ 讀取標準值與被檢值，計算誤差；④ 回程測試、復現性測試；⑤ 出具檢定報告。

三、適用場景與選型要點

應用領域：石油化工、電力、冶金、儀表制造企業的實驗室 / 現場校準。

選型

壓力范圍：覆蓋被檢表量程上限并留余量；

介質：禁油選氣體，高壓選液壓；

精度：標準器準確度應至少為被檢表的 3–5 倍（如檢 0.4 級表，標準器需 ≤0.05 級）；

自動化：批量檢定優先全自動，現場檢修選便攜式手動臺。

四、安裝與維護

安裝條件：水平放置、防震、無腐蝕性氣體、溫度濕度穩定；液壓臺嚴禁倒置，first使用需充分排氣注油；

日常維護：定期更換清潔介質、檢查密封件防泄漏、校準周期內核查穩定性、避免超壓損壞。
