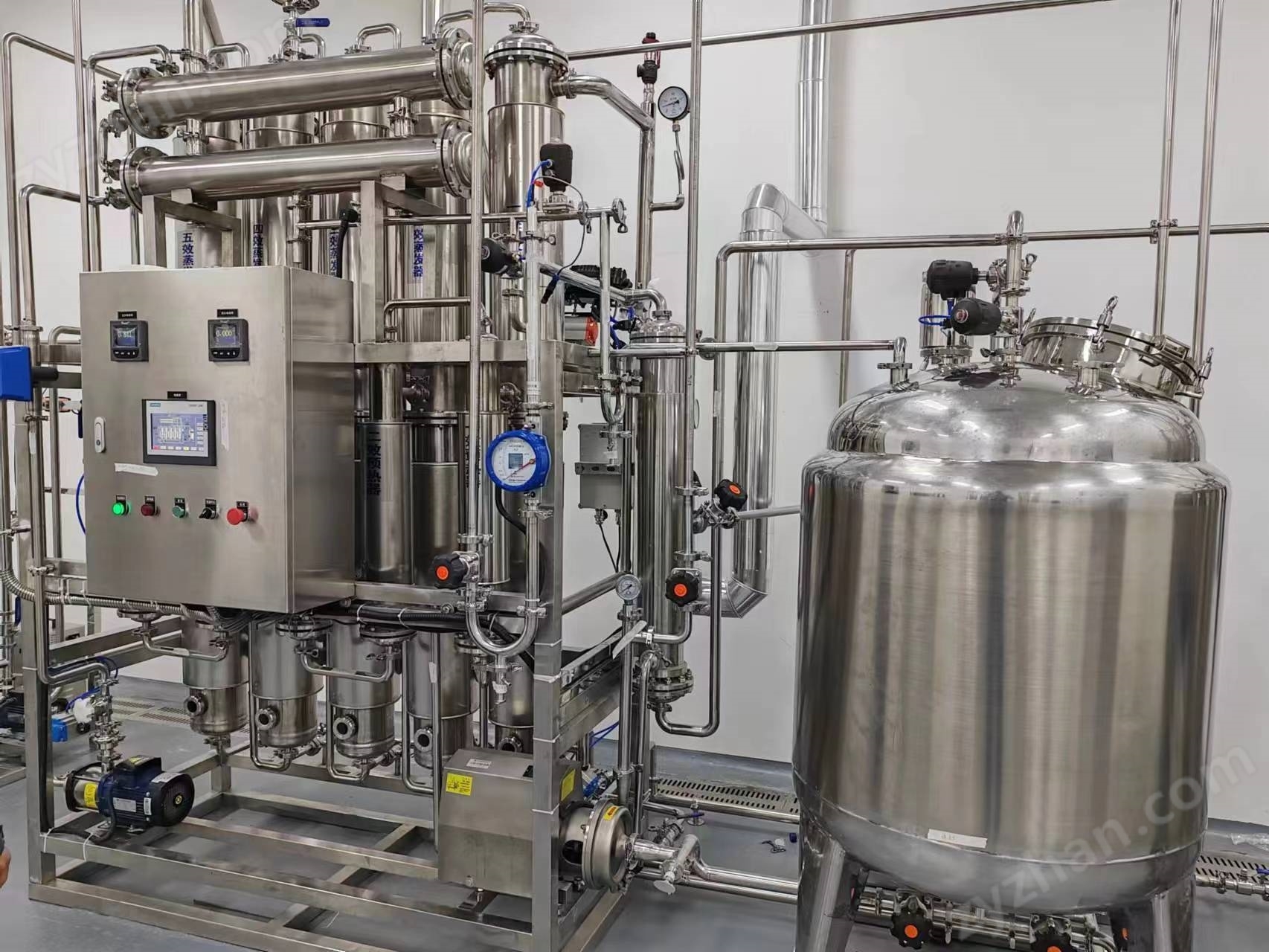

在制藥行業中，注射用水的制備直接關系到藥品生產的安全性與合規性，而多效蒸餾水機正是制取無熱原高純度注射用水的核心設備。十堰市制藥專用500L/H列管式多效蒸餾水機，是為中小型制藥企業、獸藥生產廠、醫院制劑室、生物研發中試車間量身打造的專業制水設備，額定產水每小時500升，匹配中小規模藥品生產的用水需求，可穩定產出符合中國藥典、美國藥典、歐洲藥典標準的注射用水，是制藥行業實現cGMP合規生產的關鍵裝備。
一、核心應用場景
該設備廣泛適配制藥領域全場景高純水需求：
化學制藥領域：小容量注射液、輸液制劑、凍干粉針等產品生產用注射用水制備；
生物制藥領域：疫苗、單抗、血液制品等生物制劑生產用純水制備，同時可產出高純度純蒸汽用于生產設備、容器具的滅菌消毒；
獸藥生產領域：獸藥注射液、粉劑等產品的合規純水制備，滿足獸藥生產GMP要求；
醫療與研發：醫院制劑室生產注射劑、生物研發實驗室中試項目、無菌試劑配制用水供給。
二、工作原理
500L/H列管式多效蒸餾水機采用降液膜蒸發+多級熱能循環利用+多級精密分離工藝，將預處理后的純化水轉化為符合藥典要求的注射用水，核心流程分為四個環節：
原料水預熱升溫：電導率≤5μS/cm的合格原料水由多級泵增壓后，首入冷凝器與末效產出的純蒸汽換熱升溫至80℃以上，再依次通過各效預熱器，利用前效二次蒸汽的余熱逐步升溫，降低外部熱源消耗。
多效蒸發熱能循環：預熱后的原料水進入一效蒸發器，通過料水分配器均勻噴射在列管內壁，形成均勻液膜流動，被來自鍋爐的外部蒸汽加熱汽化；產生的一次純蒸汽作為加熱熱源進入二效蒸發器，推動二效蒸發，未蒸發的含雜質原料水也一同進入下一效。以此類推，僅一效需要輸入外部蒸汽，后續所有效都利用前效二次蒸汽的潛熱蒸發，熱效率較單效蒸餾提升40%以上，每效蒸發溫度隨流程逐級降低，實現熱能的階梯式充分利用。
多級分離雜質凈化：蒸發產生的帶雜質霧滴的汽水混合物，經過三級分離凈化：降液膜蒸發階段減少霧滴初始夾帶，再通過螺旋離心分離（離心力≥500g）分離大顆粒水滴，最后通過0.1μm精度絲網攔截微小霧滴與雜質，最終獲得的干燥純蒸汽內毒素降解率＞7-log，從根源保證注射用水的安全性。
冷凝成品收集：末效產出的純蒸汽進入冷凝器冷凝，與各效產生的冷凝水匯合后排出不溶性氣體，再經0.22μm終端過濾與紫外線殺菌，最終成為合格注射用水，出水溫度可達92～99℃，可直接接入316L不銹鋼無菌儲罐儲存，滿足制藥行業無菌要求。
三、核心技術特點
1. 防交叉污染設計保障水質安全
設備針對制藥行業對潔凈度的要求，做了多項針對性設計：
雙管板結構：外置預熱器、冷凝器和一效蒸發器均采用雙管板設計，如果發生管材泄漏，泄漏液會通過兩塊管板的間隙直接流出設備外部，從結構上避免了工業蒸汽、低純度原料水等污染合格純水側，符合cGMP生產要求。
衛生級材質與工藝：所有與蒸餾水、二次純蒸汽接觸的壓力容器、管道全部采用316L不銹鋼，密封件使用食品級PTFE，機架等非接觸部件采用304不銹鋼；焊接部位全部采用自動氬氣保護軌跡焊接，管道盡可能采用三維直接拉伸彎管減少焊接點；所有不銹鋼內壁做整體電化學拋光處理，內壁光潔度更高，不僅提升出水水質，還延長了設備使用壽命。
防出水污染控制：一效設置液位控制器，當液位過高積水時自動開啟排放閥排出積水，避免原料水隨純蒸汽進入下一效造成出水不合格；出水管道采用電導率聯動延時控制，當電導率高于設定值時自動排放不合格水，水質合格后延時切換到合格水路，避免不合格水混入成品儲罐。
2. 穩定達標，滿足藥典要求
設備通過三級分離裝置可穩定去除雜質與內毒素，無論采用一級反滲透+混床還是二級反滲透制備的純水作為原料，產出的注射用水各項指標都穩定符合規范：電導率≤1.3μS/cm，內毒素≤0.03EU/ml，微生物限度＜1CFU/100mL，中國藥典、美國藥典、歐洲藥典對注射用水的全部要求。
3. 智能全自動控制，操作省心
設備采用西門子PLC全自動控制系統，從開機、預熱、產水到水質檢測、不合格水排放、異常報警全流程自動完成，無需人工值守；支持30%-110%負荷變頻調節，可根據實際用水需求自動調整產水量；實時在線監測溫度、壓力、電導率、流量等關鍵參數，支持無紙記錄存儲，滿足GMP審計的數據追溯要求；還可根據需求選配遠程監控、觸摸屏操作、分級權限管理等功能，適配不同生產場景的管理需求。
4. 高效節能，降低運行成本
采用多效熱能循環設計，余熱回收率達90%，單位產水能耗低至0.8kW·h/L，運行成本較傳統單效蒸餾設備降低30%以上：三效機型較單效節能40%，五效機型在北方地區無需額外冷卻水，六效機型可不用冷卻水，大幅減少水資源與能源消耗，降低長期生產運行成本。蒸發器和預熱器外層采用無氯無石棉的礦物棉隔熱層，外部包裹304不銹鋼保護層，既環保又減少熱量散失，進一步提升節能效果。
四、配套服務與合規支持
十堰市制藥專用500L/H列管式多效蒸餾水機出廠前會完成完整的整機性能測試，到場即可安裝調試運行；生產廠家可提供全套GMP驗證文件，包括DQ設計確認、IQ安裝確認、OQ運行確認、PQ性能確認文件，協助企業完成合規認證與資質審計；同時提供從原水預處理到注射用水用水點的全套工藝設計、上門安裝調試、操作人員培訓、終身技術支持與定期維護服務，是中小型制藥企業實現合規生產注射用水的理想選擇。
