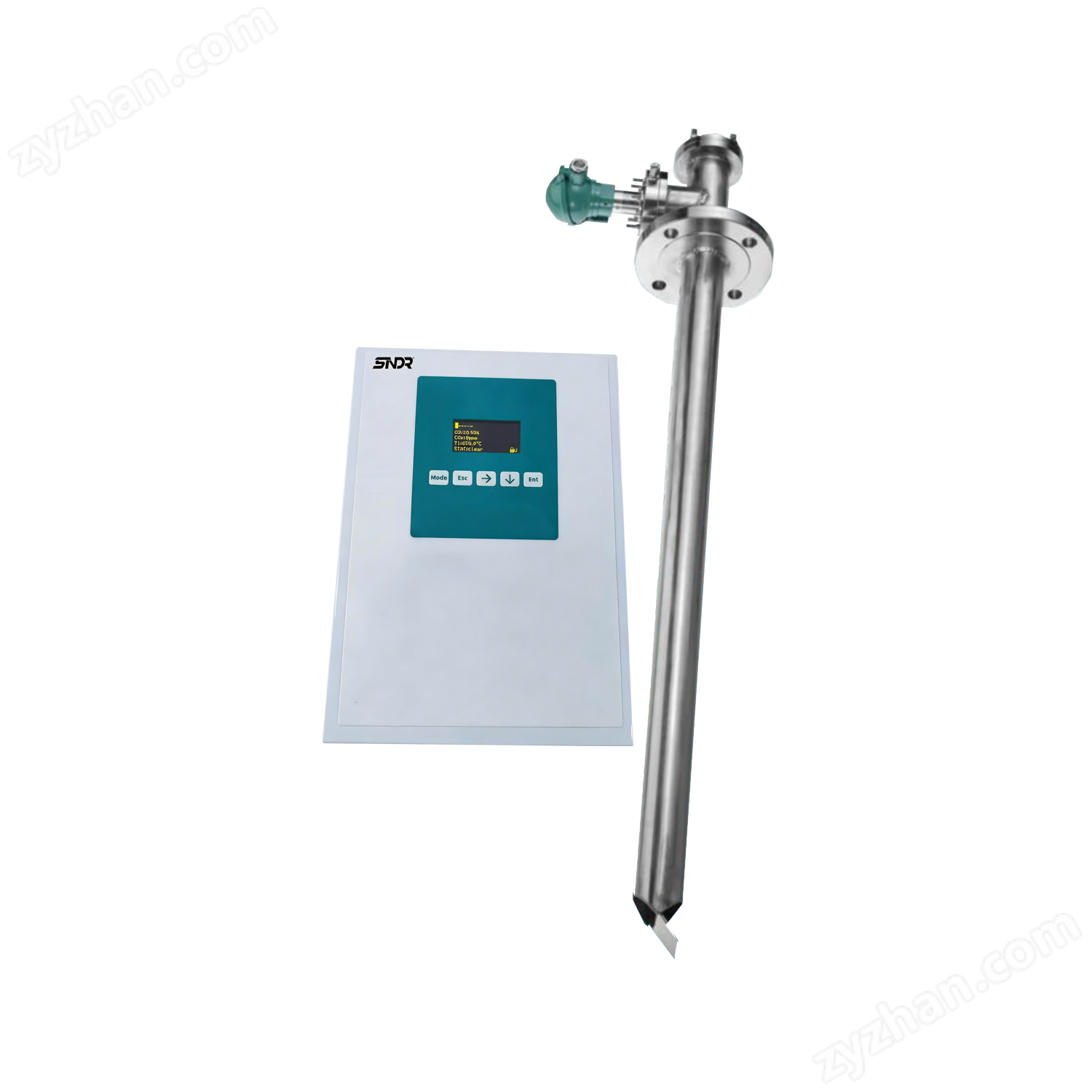

高溫型O2/COe未燃盡可燃性氣體分析儀

產品名稱：高溫型O2/COe氣體分析儀

產品型號：SD-ZR600

雙組份氧化鋯O2、COe氧氣及可燃性殘余氣體分析儀測量技術；

3D打印智能化生產加持，縮短貨期和量產化流程，高質量出廠精檢；

0.01%量程氧氣監測，2S內可燃性氣體響應時間。

技術參數

SD-ZR600型分析儀： (工藝溫度到1500°C （max）遠程變送器)

• 應用：用于過程控制的燃燒煙氣中的咋西安原位O2和COe測量

• 測量原理：氧化鋯傳感器高溫半導

• 測量范圍：O2：滿量程0-100（%） 小量程0-0.01%

•                           COe：10-200ppm或0-20000ppm CO

• 測量煙氣溫度：1500℃（max，導流管材質可定制）

• 測量氣體壓力：-0.5到+0.5bar

• 反應時間：O2    T90＜10s

•                           COe  T90＜2s

• 重復性：±0.5%滿量程

• 線性：±2%讀數值，不低于0.1%

• 傳感器溫度：600到800℃ 自動調整

• 電源/能耗：24V DC  平均4-9W

• 標定氣體：推薦濃度

•                           量程氣：20.9% O2（儀表風）

•                           零點氣：1.0% O2

•                           COe：2%O2+250ppm   CO+25PPM H2

• 原位取樣系統：按照訂單要求制造的導流管直接插入煙氣管道，參考相關數據表

• 信號輸出：4-20mA-NAMUR-1000Ω（max） 、RS485 TCP/MODBUS

• 加熱時間：＜10分鐘

• 傳感器加熱調節：S型熱電偶

• 保存：環境溫度     ＞1年

• 配件：導流管：直插式、旁通式、流量反吸式

•                    標定套件

•                    110-220V電源

•                    3.5英寸彩色顯示HMI

配件選型配套

選項：標定套件，按需要提供氧氣O2+COe還原性氣體分析儀手動或自動標定套件。

該氧化鋯分析儀利用主要由氧化鋯（二氧化鋯）組成的固體電解質，允許氧離子在高溫下通過。傳感器由這種 二氧化鋯陶瓷電化學電池組成。它有三個電極：

• O2氧氣敏感鉑電極

• 鉑/貴金屬合金的還原性氣體敏感電極

• 鉑金參比電極

傳感器測量由測量電極和參比電極之間的氧濃度差異產生的電動勢。

O2測量電池作為電化學濃度電池工作原理，直接產生mv電壓，該電壓取決于絕dui溫度T和參考電極以及O2電極上的O2濃度比或O2濃度分壓比的對數。

COe值的引入：一種管理燃燒管理工具

除了測量氧氣（O2）百分比含量的主要功能外，分析儀還提供了一個優化燃燒過程的關鍵工具數值：pRed 值或COe的ppm值。

傳感器合金電極產生的電位通常在高催化條件下遵循能斯特定律，通過改變測量電極金屬材料的催化性能，可 以使傳感器對還原性氣體敏感。這種靈敏度可以用來獲取有關燃燒過程的寶貴信息。公司開發了一種由鉑金合金制成的電極，其催化活性低于純鉑。這種創新的電極設計使得傳感器能夠根據燃燒煙氣中還原性氣體的濃度生成信號。

該信號可以顯示為直接信號pRed（mV），也可以通過內置的算盤由變送器轉換為CO等效測量值COe（ppm）。

具有高標準的準確性和可靠性

• 多路長壽命傳感器：

        O2氧氣傳感器的空氣/參比氣，根據能斯特定律；

        COe（殘余可燃氣還原性強弱），未燃盡化合物控制指標；

• 對H2或CO的靈敏度低至10ppm；

• 堅固的多功能電子板；

• 低維護探頭設計（拆裝方便，替換便捷）；

• 低響應時間；

• 內置加熱器和熱電偶；

• 低加熱慣性和梯度；

• 穩定的重復性；

• 優異的線性度；

• 由于串行3D技術智能生產，具有高度的重現性。
