低氮燃氣蒸汽鍋爐

低氮冷凝蒸汽鍋爐

噸位：1t/h～25t/h

NOX排放：NOx<30mg/m3

低氮解決方案：CAVALLO卡瓦諾變頻分體式低氮燃燒器 + FGR

燃料：燃氣，天然氣，壓縮天然氣，沼氣，液化氣，液化石油氣，城市煤氣等；

適用單位：1. 適用于制藥、造紙、煙草、印染、印刷包裝、化工、釀酒、橡膠加工、制衣、食品飼料等工業單位；2.學校、酒店等的廚房洗衣房用氣及消毒滅菌；

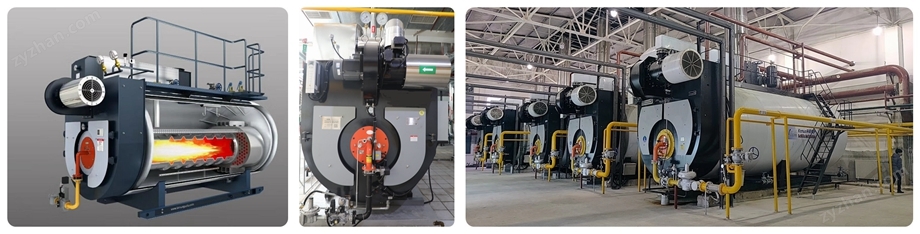

產品簡介：

低氮冷凝蒸汽鍋爐，采用低應力臥式濕背內燃煙氣二回程結構，配置空氣預熱器和節能冷凝一體機；圓弧形對開爐門設計，運用大爐膛全混合燃燒和螺紋煙管傳熱；爐內有四級低氮燃燒技術，有效降低NOx生成；配置瑞士ABB變頻器，意大利CAVALLO卡瓦諾變頻分體式低氮燃燒器，7英寸液晶觸摸屏與PLC可編程控制器，實現小于30mg的低氮排放。

工作原理：

鍋爐采用大容積全波紋爐膽，濕背式跑道型回燃室，螺紋煙管對稱且均勻布置在爐膽兩側。Cavallo卡瓦諾變頻分體式低氮燃燒器提供燃料燃燒，噴出的火焰在爐膽內湍流燃燒。產生的高溫煙氣經回燃室折返，進入螺紋煙管，換熱后，由前煙箱進入空氣預熱器，煙氣逆流換熱，加熱冷空氣；降溫的煙氣順流進入節能冷凝一體機，煙氣逆流通過錯排的硅鎂鋁合金翅片管擴展受熱面，回收煙氣中的潛熱和顯熱，預熱鍋爐給水溫度，熱量充分回收后的煙氣經煙囪排入大氣。

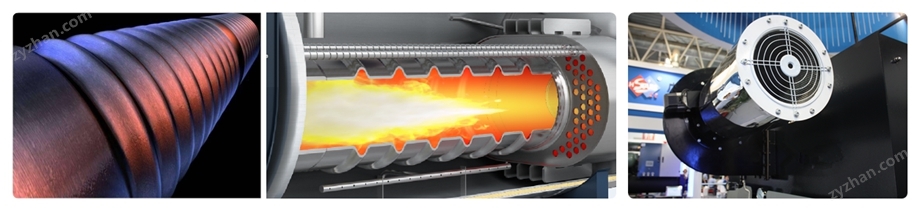

性能特點：

1、節能冷凝一體機

充分回收煙氣中的顯熱和水蒸汽凝結后的汽化潛熱，增加了給水溫度，降低排煙溫度，節省燃氣費用；采用ND鋼+硅鎂鋁合金纏繞復合翅片管，傳熱性能高，耐腐蝕性強。

2、空氣預熱器

低溫情況下可快速啟動，快速加熱空氣；換熱強度高，抗腐蝕性強；雙向純逆流換熱模式，提高空氣溫度，加速燃燒。

3、Cavallo卡瓦諾變頻分體式低氮燃燒器

意大利Cavallo卡瓦諾低氮燃燒器，擁有低氧式、分布式、循環式、分級式等四級燃燒技術；結合煙氣再循環西門子FGR技術，實現小于30mg的低氮排放；采用瑞士ABB變頻器，實現變頻比例控制燃燒，燃燒效率高、節能。

4、變頻給水

給水穩定；爐水波動小；蒸汽壓力穩定；蒸汽干燥度高。

5、大蒸汽空間設計

鍋爐優化設計為跑道型回燃室，增加了蒸汽空間，蒸汽干燥度為99.83%。

6、大波紋爐膽設計

爐水受熱均勻，水位、汽壓穩定；增加了燃燒空間，降低火焰溫度，實現NOx小于30mg/m3的低排放要求。

7、意大利Cavallo卡瓦諾懸臂式風機及不銹鋼消音器

體積小、重量輕、風壓/風量穩定；增加了消音裝置，噪音低，同時采用不銹鋼材質，經久耐用。

8、PLC智能控制器

采用7英寸液晶顯示觸摸屏，與可編程PLC控制器相匹配；具備高、低水位/超壓/超溫報警等聯鎖防護功能，可實時記錄鍋爐的運行狀態。

技術參數：
