螺旋纏繞管式換熱器：工業熱交換領域的革新力量
一、技術原理：螺旋結構驅動的高效傳熱
螺旋纏繞管式換熱器通過將換熱管以螺旋狀緊密纏繞在中心筒體上，形成多層同心管束，實現冷熱流體的逆向螺旋流動。其核心優勢在于：
二次環流強化傳熱：流體在螺旋流道內形成強烈的二次環流，破壞熱邊界層，使湍流強度提升3-5倍。實驗數據顯示，其傳熱系數可達12000-14000 W/(m2·℃)，較傳統直管式換熱器提升2倍以上。
逆流換熱優化溫差：冷熱流體在管程和殼程內總體上接近逆流流動，所需傳熱溫差較小，熱能利用效率顯著提高。例如，在LNG液化過程中，該設計使能耗降低15%-20%。
自清潔與熱應力補償：螺旋結構產生的湍流效應有助于減少污垢沉積，延長設備使用壽命；管束兩端的自由段設計可適應溫度變化，避免熱應力導致的設備損壞。
二、結構創新：緊湊設計與可靠性的結合
螺旋纏繞管式換熱器的結構設計兼顧高效傳熱與運行可靠性，核心部件包括：

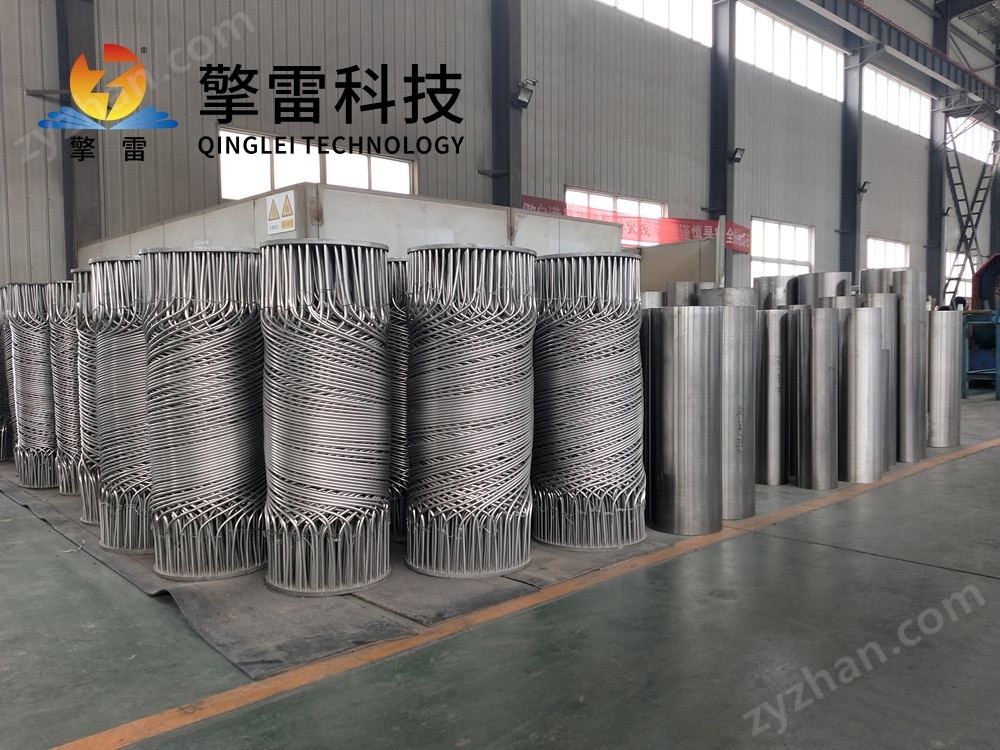

螺旋纏繞管束：由不銹鋼或鈦合金換熱管以特定螺距（50-200mm）反向纏繞于中心筒體，形成多層螺旋通道。相鄰層纏繞方向相反，通過定距件保持間距，并用管箍固定。
殼體與折流板：殼體容納管束，內部設置螺旋形或橢圓形折流板，引導流體形成復雜渦流，降低殼程壓降20%-30%，傳熱效率提升10%-15%。
模塊化設計：支持單管束在線更換，維護時間縮短80%，設備可用率提升至99.5%。例如，在FPSO船舶熱交換系統中，抗振動設計適應復雜海況，設備壽命超20年。
智能監測系統：集成物聯網傳感器與AI算法，實時監測管壁溫度、流體流速及壓力，故障預警準確率達95%，維護效率提升50%。
三、性能優勢：高效、緊湊、適應性強
螺旋纏繞管式換熱器在多個維度展現出性能：
高效傳熱：綜合傳熱系數可達13600-14000 W/(m2·K)，較傳統設備提升20%-40%。在乙烯裝置中，傳熱效率提升40%，年節能費用達240萬元。
結構緊湊：單位體積傳熱面積是傳統設備的3-5倍，體積僅為傳統管殼式換熱器的1/10，重量減輕40%，基建成本降低70%。例如，在LNG接收站項目中，占地面積縮小60%，節省土地成本超千萬元。
適應性強：耐溫范圍覆蓋-196℃至800℃，設計耐壓達20MPa，支持單流程、雙流程及多流程配置，靈活適應不同介質的換熱需求。在氫燃料動力系統中，鈦-鋼復合板設備成功通過1000小時耐氫脆測試。
耐腐蝕與長壽命：采用254SMO不銹鋼或鈦材，年腐蝕速率<0.005mm；石墨烯-陶瓷復合涂層耐溫1200℃，抗結垢性能增強50%，清洗周期延長至12-18個月。
四、應用場景：覆蓋16大工業領域
螺旋纏繞管式換熱器憑借其綜合性能，成為多行業設備：
石油化工：用于催化裂化、乙烯裝置等高溫高壓工況，回收熱量用于原料預熱，系統能效提升15%。在煤氣化工藝中，余熱利用率提升25%，年節約蒸汽1.2萬噸，碳排放減少8000噸。
電力行業：作為核電/火電余熱回收系統的核心設備，余熱利用率提升25%，系統熱耗降低12%。在超臨界機組給水加熱系統中，雙殼程設計使回熱效率提高8%，機組發電效率提升0.7%。
新能源領域：在LNG液化過程中，用于預冷、液化及過冷階段，高效傳熱性能顯著降低能耗；在光伏多晶硅生產中，冷卻高溫氣體，保障單晶硅純度達99.999%；為氫燃料動力系統提供關鍵熱管理解決方案。
海洋工程：在FPSO船舶熱交換系統中，抗振動設計適應復雜海況，占地面積縮小40%，設備壽命超20年。
低溫制冷：實現-80℃超低溫工況，應用于生物樣本庫、超導實驗等領域。
環保工程：在垃圾焚燒尾氣處理中，耐受二氧化硫與氯化氫腐蝕，年腐蝕速率<0.01mm；在廢水處理中，結垢傾向降低60%，清洗周期延長至2年。
五、未來趨勢：智能化與可持續性升級
隨著工業4.0與碳中和目標的推進，螺旋纏繞管式換熱器正朝以下方向演進：
材料創新：研發碳化硅-不銹鋼復合管，傳熱效率提升20%，耐溫達1600℃；石墨烯/碳化硅復合涂層使導熱系數突破300W/(m·K)，抗熱震性提升300%。
結構優化：3D打印技術突破傳統制造限制，實現復雜管束設計，定制化流道設計使比表面積提升至800㎡/m3，傳熱系數突破15000W/(m2·K)。
智能化集成：數字孿生技術構建設備虛擬模型，集成溫度場、流場數據，實現剩余壽命預測，預測性維護準確率>98%；自適應調節系統根據負荷變化自動調整冷卻介質流量，系統能效比提升10%-15%。
綠色制造：推廣模塊化設計，支持快速擴容與改造，設備升級周期縮短70%；通過余熱回收與能效優化，減少能源消耗與碳排放，助力工業綠色轉型。
