纏繞管式換熱器機組在制藥行業的應用

引言

制藥行業對熱交換設備的需求極為嚴苛，不僅要求設備具備高效傳熱性能，還需滿足高溫高壓、強腐蝕性介質、嚴格衛生標準及高能效等多重需求。纏繞管式換熱器機組憑借其獨特的螺旋纏繞結構和的性能，在制藥行業得到了廣泛應用，成為推動制藥工藝升級和綠色轉型的關鍵裝備。

纏繞管式換熱器機組的結構與工作原理

結構組成

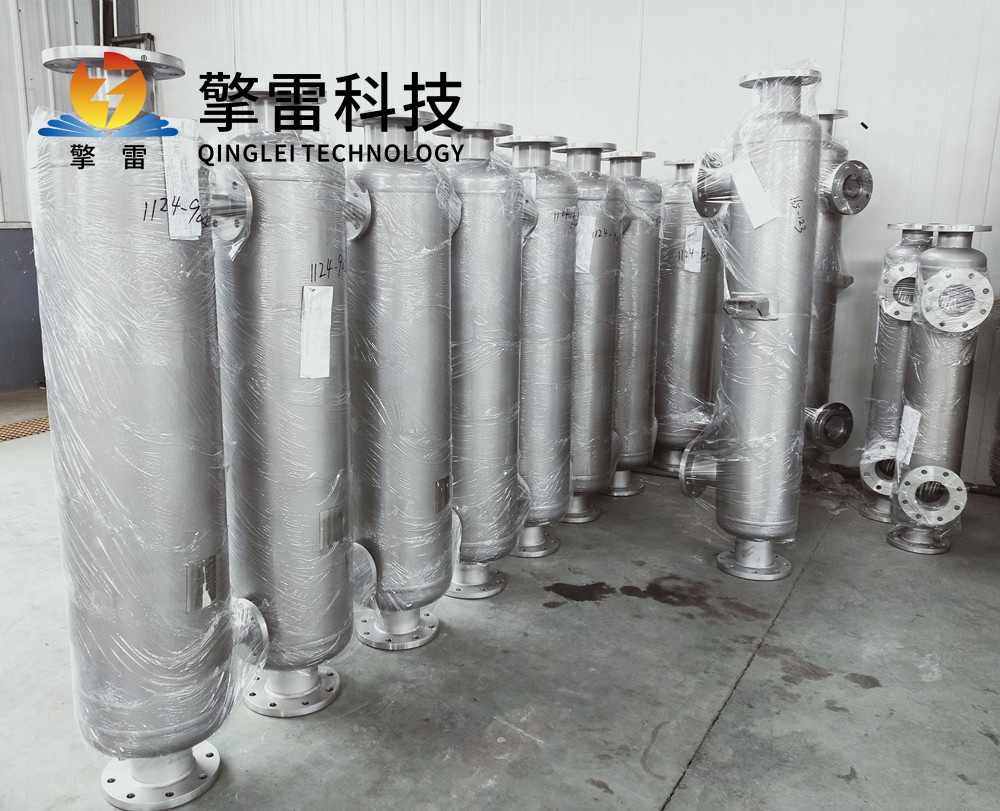

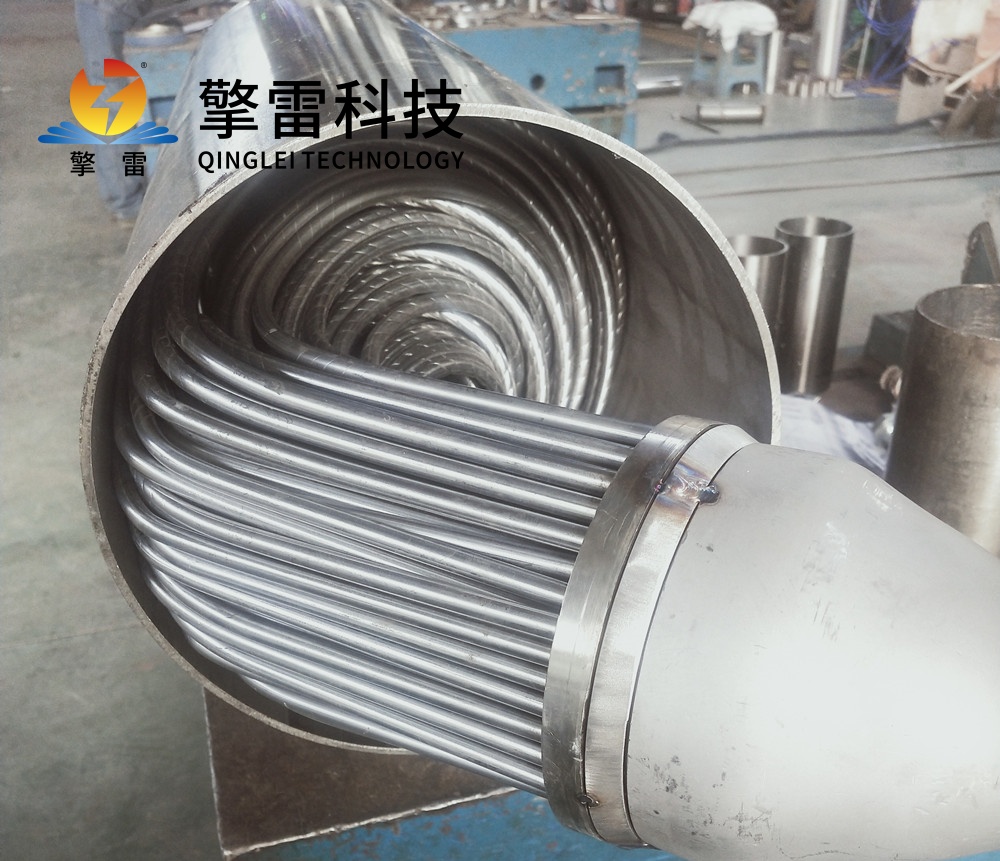

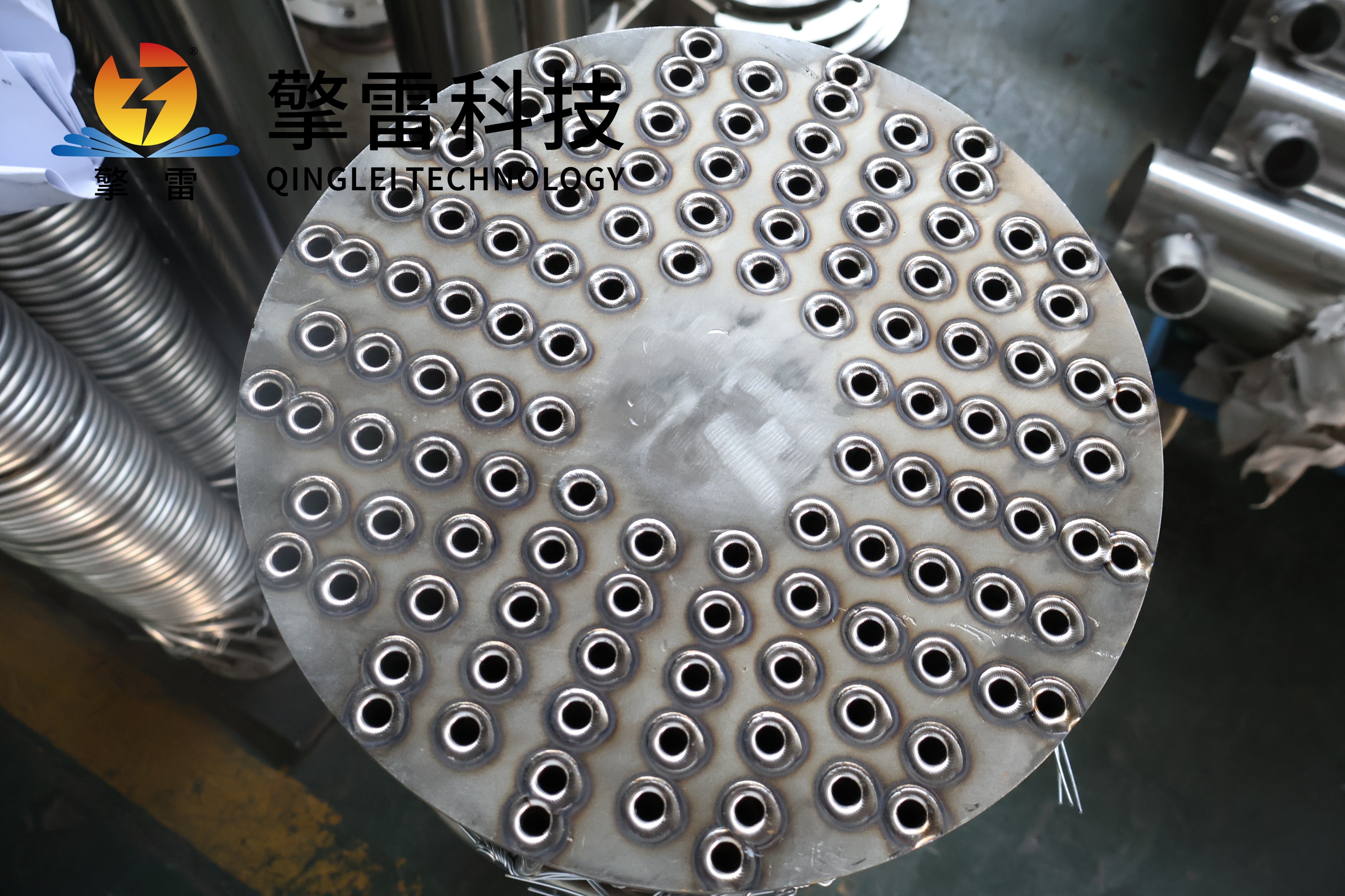

纏繞管式換熱器機組主要由芯筒、纏繞管束、殼體、封頭、接管以及配套的循環泵、補水泵、溫度計、壓力表、各種傳感器和工控系統等組成。其中，纏繞管束是核心部件，由多根換熱管以3°—20°的螺旋角緊密纏繞在中心筒上，形成多層立體傳熱網絡。

工作原理

纏繞管式換熱器機組屬于間壁式換熱器，通過兩種不同溫度的流體分別在纏繞管內和殼體內流動，實現熱量傳遞。熱介質（如高溫蒸汽或熱水）在纏繞管內流動，通過管壁將熱量傳遞給殼體內的冷介質（如生物制藥廢水或藥液）；或冷介質在纏繞管內流動，吸收殼體內熱介質的熱量。這種間接換熱方式確保了流體的純凈度，避免了交叉污染。

纏繞管式換熱器機組在制藥行業的應用優勢

高效傳熱

纏繞管式換熱器機組通過螺旋纏繞結構形成復雜的流體流動路徑，產生強烈的二次環流和渦流擾動，破壞了傳統直管式換熱器中的熱邊界層，顯著提升了傳熱系數。實驗數據顯示，其傳熱系數可達12000—14000 W/(m2·℃)，較傳統列管式換熱器提升30%—50%。這種高效傳熱性能使得制藥過程中的熱量傳遞更加迅速和充分，提高了生產效率。

結構緊湊

纏繞管式換熱器機組單位體積傳熱面積大，占地小、投資省。以DN800型號為例，其換熱面積超500㎡，而同等面積的管殼式換熱器直徑需超1.5米，占地面積減少60%以上。這種緊湊的結構設計使得設備在制藥車間中的布局更加靈活，節省了寶貴的空間資源。

耐腐蝕性強

制藥生產過程中常涉及強酸、強堿及有機溶劑等腐蝕性介質，對換熱器的材質提出了嚴苛要求。纏繞管式換熱器機組采用316L不銹鋼、鈦合金或哈氏合金等耐腐蝕材料，在含氯離子環境中耐腐蝕速率<0.001mm/年，壽命較石墨設備提升10倍。這種的耐腐蝕性能確保了設備在惡劣工況下的長期穩定運行，減少了因腐蝕導致的設備更換和維修成本。

自清潔與低維護

纏繞管式換熱器機組的螺旋流道產生的離心力使流體具有自清潔作用，污垢沉積率降低70%，清洗周期延長至每半年一次，維護成本減少40%。高流速（>2m/s）與光滑管壁協同作用，確保設備在連續運行180天后無堵塞，壓降僅增加8%。這種自清潔和低維護特性降低了制藥企業的運營成本，提高了生產效率。

精準控溫

制藥工藝對溫度控制要求極為嚴格，溫度波動可能影響藥品質量和生產效率。纏繞管式換熱器機組通過集成PID-MPC混合控制算法和智能傳感器，實現溫度精準調控。例如，在抗生素發酵過程中，通過PID控制將反應溫度嚴格控制在37±0.5℃范圍內，避免了局部過熱導致的菌體死亡，提高了發酵效價和產物純度。

纏繞管式換熱器機組在制藥行業的具體應用場景

原料藥合成

在原料藥合成過程中，常涉及強腐蝕性介質和高溫高壓工況。纏繞管式換熱器機組憑借其耐腐蝕性和高效傳熱性能，成為原料藥合成的理想選擇。例如，在磺胺類原料藥合成中，采用316L不銹鋼材質的纏繞管式換熱器機組，可避免鹽酸對設備的腐蝕，同時高效控制反應溫度在50—60℃，確保反應充分進行，提升產品收率。

制劑生產

在注射劑、輸液等無菌制劑的生產中，需對藥液進行滅菌后快速冷卻至室溫。纏繞管式換熱器機組作為“冷卻器”，在滅菌后將藥液快速冷卻至25℃以下，避免藥液在高溫下停留時間過長而影響穩定性。其鏡面拋光設計可輕松通過無菌驗證，避免藥液被污染，確保制劑的安全性。

生物制藥

在單抗、疫苗生產中，物料（如細胞培養液、蛋白溶液）對溫度極為敏感，需在低溫環境（2—8℃）下進行換熱。纏繞管式換熱器機組采用低溫冷凍鹽水作為冷卻介質，其高效的傳熱性能可快速將物料溫度控制在目標范圍，同時鈦材或316L不銹鋼材質的選擇可避免金屬離子溶出，確保生物制品的純度與活性。

溶劑回收

制藥生產過程中會產生大量含有機溶劑的廢水或廢氣。纏繞管式換熱器機組通過與真空蒸餾系統結合，實現溶劑的高效回收。例如，在乙醇回收工藝中，螺旋流道降低壓降，減少溶劑沸騰延遲，回收率達98.5%，能耗較傳統設備降低35%。這不僅降低了生產成本，還減少了VOCs排放，符合環保要求。

未來發展趨勢

材料創新

隨著制藥行業對能效、環保和產品質量的持續追求，纏繞管式換熱器機組將向材料創新方向發展。研發石墨烯/碳化硅復合材料等新型材料，導熱系數突破300 W/(m·K)，耐溫提升至1500℃，適用于超高溫制藥反應。同時，開發耐氫脆、耐氨腐蝕材料體系，支持綠氫制備與氨燃料動力系統，拓寬設備應用范圍。

結構優化

利用3D打印技術實現復雜管束定制，比表面積提升至800㎡/m3，傳熱效率再提升20%。采用異形纏繞技術，通過非均勻螺距纏繞優化流體分布，傳熱效率提升10%—15%。這些結構優化措施將進一步提升纏繞管式換熱器機組的性能和應用效果。

系統集成

構建熱-電-氣多聯供系統，能源綜合利用率突破85%，助力碳中和目標實現。與太陽能、地熱能等可再生能源耦合，提高系統綜合能效。這種系統集成方式將使得纏繞管式換熱器機組在制藥行業的應用更加廣泛和深入。

智能化控制

集成物聯網傳感器與AI算法，實現預測性維護，故障預警準確率達98%。通過數字孿生技術構建設備三維模型，實現剩余壽命預測和遠程監控。這種智能化控制方式將降低制藥企業的運維成本，提高生產效率和安全性。

結論

纏繞管式換熱器機組憑借其高效傳熱、結構緊湊、耐腐蝕性強、自清潔與低維護以及精準控溫等優勢，在制藥行業得到了廣泛應用。從原料藥合成到制劑生產，從生物制藥到溶劑回收，其應用場景覆蓋制藥全產業鏈。未來，隨著材料科學、制造技術和控制技術的不斷創新，纏繞管式換熱器機組將在工況適配與系統集成領域發揮更大價值，為制藥行業的綠色轉型和可持續發展注入持久動力。
