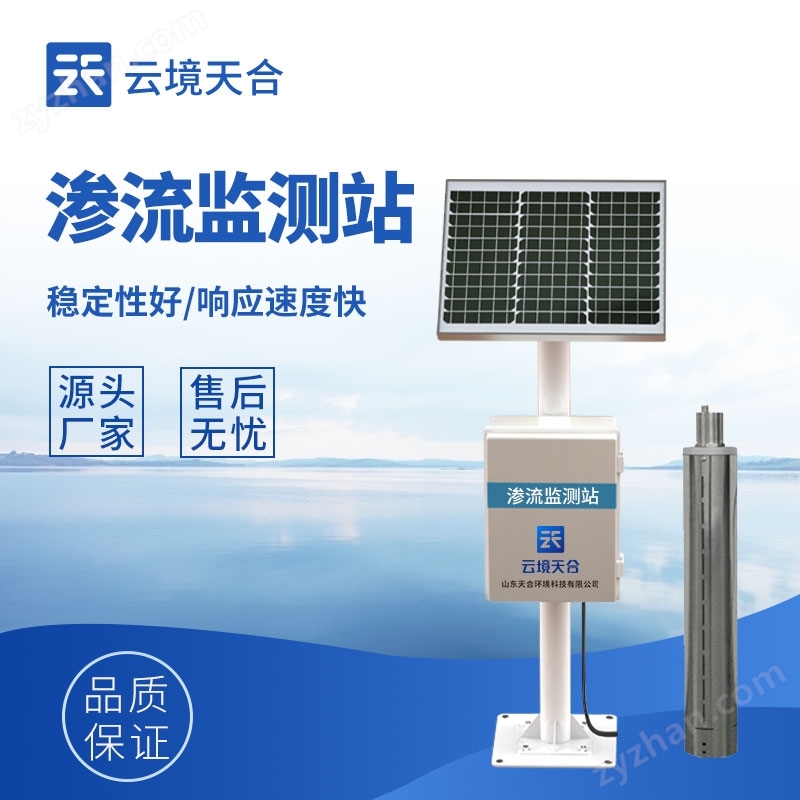

大壩滲流監測分析設備是一套集成了高精度傳感器、數據采集系統、遠程傳輸模塊及智能分析軟件的綜合性監測解決方案。它通過埋設于大壩內部的滲壓計等傳感器，實時監測大壩不同深度的滲流壓力變化，數據經由數據采集單元精確記錄，并通過有線或無線方式實時傳輸至監控中心。大壩滲流監測分析設備內置的智能分析軟件能即時處理數據，識別異常滲流情況，自動觸發預警機制，確保大壩安全。
滲流監測系統主要由現場檢測設備、遠程監測設備等部分組成。
現場檢測設備：量水堰計、三角堰等組成，負責計量水庫滲流量數據，對水庫現場進行流量監測。
遠程監測設備：即遙控監測終端，負責采集現場檢測設備檢測到的數據信息，并通過無線傳輸將現場信息傳送給監測中心。
簡介
量水堰計采用磁致伸縮傳感器作為液位測量，具有分辨率高、穩定性好、性能可靠、響應速度快、線性測量、不磨損、工作壽命長等特點。量水堰計測出堰上水頭，再根據堰槽(三角堰、梯形堰、矩形堰等)經驗公式計算出流量。
結構與原理
量水堰計由磁桿、浮球、測量電路和不銹鋼護筒組成。當堰槽內水位發生變化時，會帶動浮球產生液位差，上位機用當前液位減去校準的基值得到實際的堰上水位，再根據堰槽類型計算流量。
產品特點
● 高精度、分辨力高
● 穩定性好、響應速度快
● 溫度漂移小
● 標準MODBUS協議、適用性強
規格與參數
| 規格型號 | CZL-300 | CZL-500 | CZL-700 |
| 測量范圍 | 0～300mm | 0～500mm | 0～700mm |
| 靈敏度 | ≤0.01mm | ||
| 供電電壓 | DC12V | ||
| 輸出信號 | RS485 | ||
| 通訊協議 | MODBUS-RTU | ||
| 防護等級 | IP67 | ||
| 絕緣電阻 | ≥10MΩ | ||
| 外殼材質 | 304不銹鋼 | ||
| 外形尺寸 | Φ89×500mm | Φ89×700mm | Φ89×900mm |
| 電纜類型 | 4芯+屏蔽/長度3m(可定制) | ||
