概述

彈性儀是一種用于精確測定材料彈性特性（如彈性模量、回彈率、彈性形變恢復能力等）的專用檢測設備。該儀器通過模擬材料在受力后的形變與恢復過程，量化評估其彈性性能，是制藥、食品、化工及材料科學等領域進行質量控制、產品研發和工藝優化的關鍵工具。在制藥行業，彈性儀可用于測定藥用輔料（如明膠）的凝凍強度、軟膠囊的彈性恢復能力、凝膠類制劑的彈性模量等；在食品行業，則用于評估魚糜凝膠強度、肉制品彈性、面制品質地等。通過將主觀的“彈性感受”轉化為客觀、可量化的力學參數，彈性儀為產品質量的穩定性和一致性提供科學依據。

適用樣品

彈性儀適用于多種形態樣品的彈性特性分析，主要包括以下領域：

1. 藥物領域：

   • 藥用輔料：明膠、乳糖、膠粘劑、生物材料等。

   • 制劑產品：軟膠囊（彈性恢復能力）、凝膠劑、膏劑、栓劑、膜劑、海綿劑等。

   • 固體制劑：片劑、丸劑、膠囊劑的彈性模量評估。

2. 食品領域：

   • 魚糜及其制品：測定魚糜凝膠強度（破斷力與破斷距離的乘積）。

   • 明膠類：測定凝凍強度。

   • 肉制品、乳制品、烘焙食品、果蔬、凝膠類食品的彈性與質地分析。

3. 化妝品領域：

   • 乳液、面霜、口紅等產品的硬度、彈性、黏稠性、延展性測定。

4. 農業領域：

   • 水果硬度與彈性評估，用于確定成熟度和品質。

5. 化工與材料領域：

   • 高分子材料、橡膠、塑料、膠粘劑等的彈性模量與回彈性能測試。

測試原理

彈性儀基于力學測量原理工作，通過模擬樣品在受力后的形變與恢復過程，計算其彈性參數。核心測試方法包括：

1. 壓縮-回彈測試：驅動系統帶動探頭以設定的恒定速度壓縮樣品至預定形變（如原高度的30%），保持短暫時間后，以相同速度撤回探頭。高精度力值傳感器和位移傳感器實時記錄壓縮與回彈過程中的力-位移曲線。通過分析卸載曲線與加載曲線之間的面積比，計算回彈率（恢復功與壓縮功之比），或通過計算線性彈性區的應力與應變比值，得出彈性模量。對于軟膠囊等樣品，此方法可準確評估其彈性恢復能力。

2. 質構剖面分析（TPA）：通過兩次壓縮循環，模擬口腔咀嚼過程，同時獲得樣品的硬度、彈性、內聚性、咀嚼性等多個質構參數。其中“彈性”指樣品在第一次壓縮后恢復的高度與原始高度的比值。

3. 凝膠強度測定：以魚糜凝膠強度測定為例：向半解凍的魚糜添加食用鹽，經斬拌、灌腸、加熱、冷卻后制成標準魚糕。探頭以恒定速度擠壓魚糕直至破裂，儀器自動捕捉破斷瞬間的最大力值（破斷力）和對應的破斷距離，二者乘積即為凝膠強度，該指標綜合反映了魚糜制品的彈性品質。

測試標準

彈性儀的設計、制造和使用嚴格遵循以下國內外標準：

1. 《中國藥典》2025版 四部 0634 凝膠強度測定法：規定了明膠等藥用輔料凝凍強度的測定方法。

2. European Pharmacopoeia 8.0（歐洲藥典第8版）：收錄了明膠凝凍強度測定的相關方法。

3. GB 6783-2013《食品安全國家標準 食品添加劑 明膠》：規定了食用明膠的凝膠強度要求及測定方法。

4. GB/T 36187-2024《冷凍魚糜》：規定了冷凍魚糜凝膠強度的測定方法。

5. SC/T 3702-2014《冷凍魚糜》：行業標準，規定了魚糜凝膠強度的測定程序。

6. QB/T 4087-2010《食用明膠》：規定了食用明膠的凝凍強度測定方法。

7. QB 2354-2005《藥用明膠》：規定了藥用明膠的凝凍強度要求。

8. GB 28304-2012《食品安全國家標準 食品添加劑 可得然膠》：規定了可得然膠凝膠強度的測定方法。

9. GB 13731-1992《藥用明膠硬膠囊》、QB/T 1995-2024《工業明膠》、QB/T 1996-2005《骨膠》、QB/T 1997-2010《照相明膠》等相關標準。

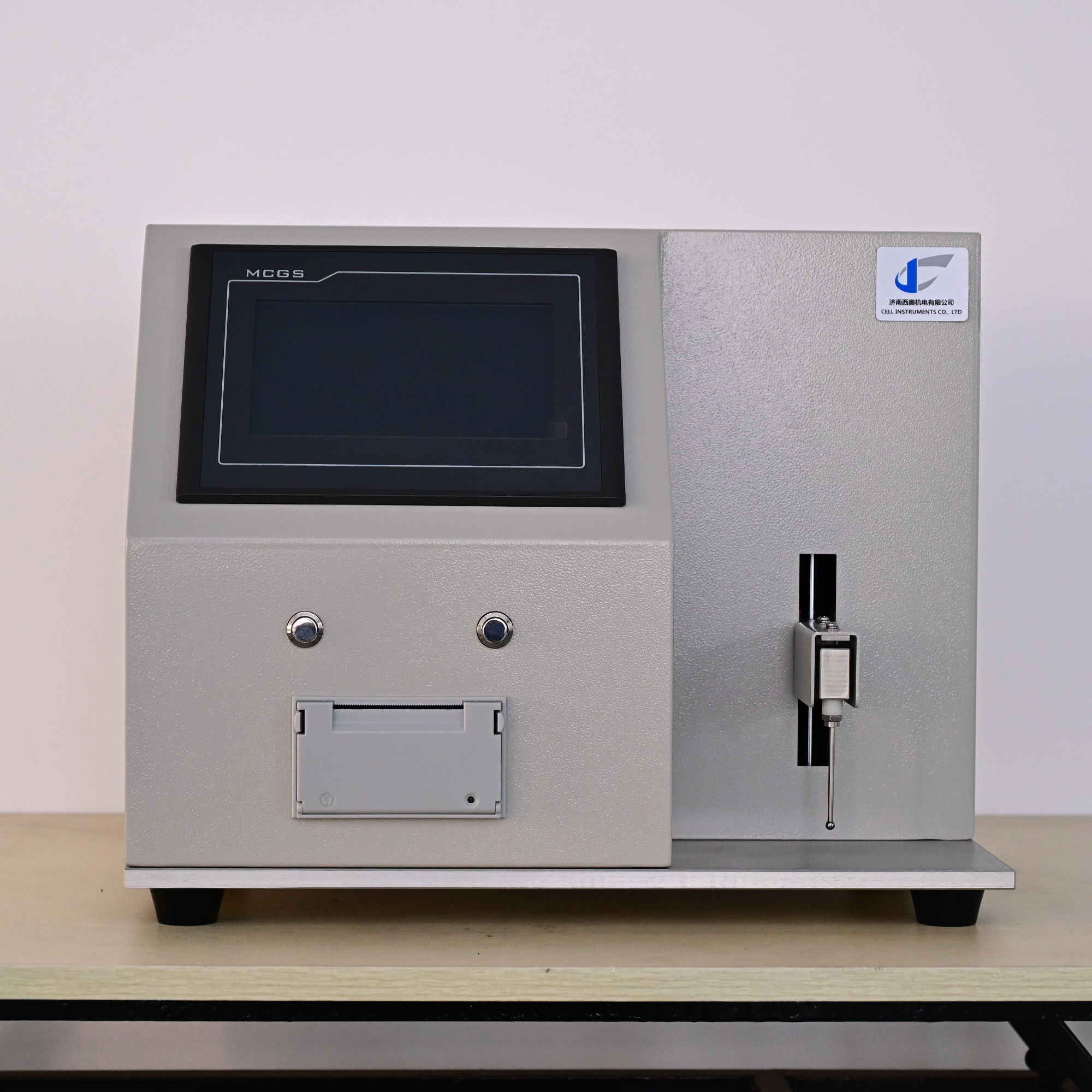

儀器特征

現代彈性儀普遍具備以下技術特征：

• 高精度測控系統：采用PLC（可編程邏輯控制器）工業控制系統，配合精密滾珠絲桿和步進電機，確保施力過程的穩定性和測試結果的準確性。力值檢測精度可達0.5% F.S.，位移精度達0.01mm。

• 智能化操作平臺：配備7英寸高亮度TFT液晶觸摸屏，操作直觀。可方便設置測試速度、行程、樣品信息等參數，并實時顯示力-位移曲線。

• 靈活的測試速度：試驗速度可在1-100 mm/min范圍內無級調速，適應不同標準和樣品特性。

• 多種測試模式：支持壓縮、拉伸、彎曲、剪切、穿刺等多種測試模式，配合不同規格的探頭（球形、圓柱形、錐形、針形等）可完成多樣化的力學測試。

• 自動回位功能：實驗結束后，測量頭可按自設速度自動回位，提升批量測試效率。

• 數據輸出功能：內置微型打印機，可即時打印測試報告?？蛇x配計算機軟件，進行數據存儲、分析和報告生成。

• 安全保障機制：配置限位保護和過載保護功能，確保測試過程安全。

使用方法

1. 測試前準備：檢查儀器水平，確認探頭及載物平臺清潔無損傷。開啟電源預熱。根據測試標準要求，制備標準樣品（如明膠溶液需按規定濃度、溫度、凝凍時間處理；魚糜需制成標準魚糕）。

2. 參數設置：在觸摸屏上選擇測試模式（如壓縮-回彈測試、TPA測試或凝膠強度測定）。根據待測樣品和測試標準，設置測試速度（如1-100 mm/min）、探頭規格、目標形變量等參數。

3. 安裝樣品與探頭：將樣品容器（或樣品塊）置于載物平臺中心。安裝相應規格的探頭，確保其與樣品表面垂直。

4. 執行測試：啟動測試程序，探頭以設定速度勻速下壓，接觸樣品后按預設程序進行壓縮、保持、回撤等操作（或持續加壓直至樣品破裂）。儀器實時記錄力-位移曲線。

5. 結果記錄與分析：儀器自動計算并顯示關鍵參數（如回彈率、彈性模量、破斷力、破斷距離、凝膠強度等）。打印或保存測試結果。

6. 測試結束：探頭自動回位，取下樣品，清理測試區域。

維護保養

1. 日常清潔：每次測試后，用軟布清潔探頭、載物平臺和夾具，去除可能殘留的樣品。避免使用腐蝕性清潔劑。

2. 探頭與夾具檢查：定期檢查探頭有無磨損、變形，確保其幾何尺寸符合標準要求；檢查夾具夾持面有無磨損。

3. 運動部件保養：定期檢查絲桿、導軌等運動部件，保持清潔并按需添加專用潤滑脂。

4. 傳感器保護：避免超量程使用，嚴禁對力值傳感器施加沖擊載荷。

5. 環境管理：儀器應置于清潔、干燥、無振動的環境中，避免陽光直射和溫度劇烈波動。

校準方法與周期

1. 校準方法：

   • 力值校準：使用經計量溯源的標準砝碼，對力值傳感器進行多點校準（通常覆蓋測量范圍0-50N或0-5000g）。通過儀器校準程序調整顯示值，使其與標準砝碼的質量值一致。

   • 位移校準：使用標準量塊對位移測量系統進行校準。

   • 速度校準：使用秒表和位移測量工具，測量探頭在一定時間內的實際移動距離，計算實際速度，其與設定值的誤差應在允許范圍內。

2. 校準周期：

   • 建議周期為12個月，由具備資質的計量機構執行。

   • 期間核查：可每月使用標準砝碼進行力值快速核查，或使用標準凝膠樣品進行性能驗證。

   • 特殊情形：儀器經過維修、搬運或對測試結果產生疑問時，應及時進行校準。

常見故障與排除方法

• 故障一：測試結果重復性差。

  • 排除：檢查樣品制備是否嚴格按照標準進行（濃度、溫度、凝凍時間等）；檢查樣品安裝位置是否每次一致；檢查探頭是否清潔、無磨損；檢查儀器是否在校準有效期內。

• 故障二：力值顯示異?；蚴冀K為零。

  • 排除：檢查力值傳感器連接線是否松動；確認測試前是否執行了清零操作；檢查是否超量程使用導致傳感器損壞。

• 故障三：探頭運動卡頓或異響。

  • 排除：立即停止使用。檢查絲桿和導軌是否有異物或缺乏潤滑，進行清潔和潤滑。如問題依舊，可能涉及機械部件磨損，需聯系專業維修。

• 故障四：儀器無法啟動或觸摸屏無響應。

  • 排除：檢查電源連接。嘗試重啟儀器。若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。

• 故障五：微型打印機不工作。

  • 排除：檢查打印機連接線；檢查打印紙是否用盡或卡紙；重啟儀器和打印機。

重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守《中國藥典》2025版、GB 6783-2013、GB/T 36187-2024等相關標準的最新版本規定，并建立相應的標準操作規程（SOP）。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。
