概述

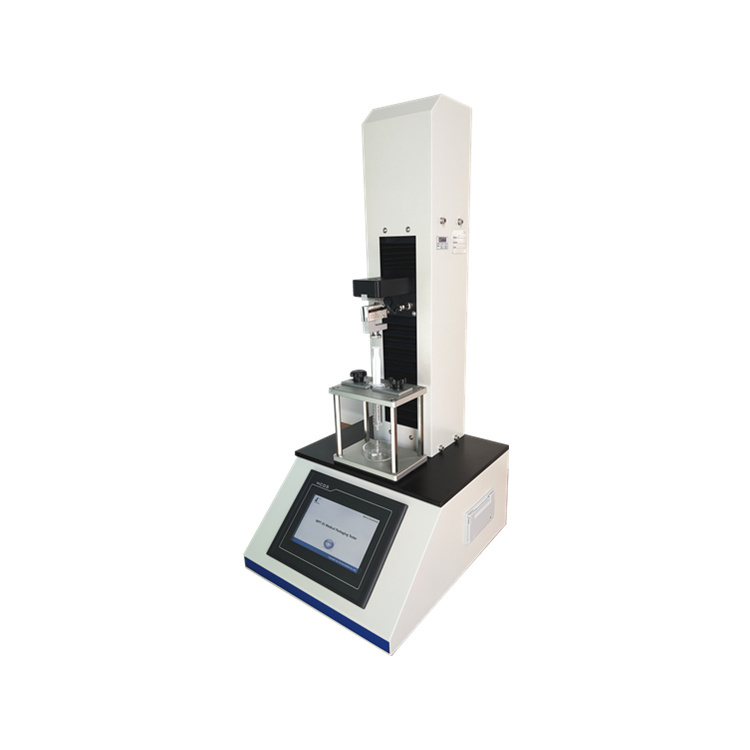

注射器推力測試儀是一種用于測定一次性使用無菌注射器、胰島素注射器、動力驅動注射泵用注射器、預灌封注射器等產品活塞推力的專用檢測設備。該儀器通過模擬臨床推注過程，精確測量推動注射器活塞所需的力值及其變化，評估活塞與針筒之間的潤滑效果、配合性以及推注過程的順暢度?；钊屏κ窃u(píng)價注射器使用手感、操作便捷性和劑量準確性的核心指標，適宜的推力有助于保證臨床操作的流暢與精確。該儀器廣泛應用于醫療器械生產企業、藥品檢驗機構、科研院所及質量控制部門。
適用樣品
本儀器主要適用于以下類型的樣品及測試項目：
一次性使用無菌注射器：依據GB 15810-2019附錄E進行滑動性能試驗，測試活塞推力。
胰島素注射器：依據YY/T 0497-2025附錄C操作活塞組件所需力的試驗方法，測試活塞推力。
動力驅動注射泵用注射器：依據YY/T 0573.2-2018附錄C進行活塞推力試驗。
預灌封注射器：測試其推桿滑動阻力、活塞推力等。
整形手術用交聯透明質酸鈉凝膠：依據YY/T 0962-2021附錄A推擠力的測定方法，測試凝膠推擠力。
自毀型固定劑量疫苗注射器：依據YY/T 0573.3-2019附錄C測試外套與活塞組件配合性能。
防止重復使用注射器：依據YY/T 0573.4-2020相關要求進行活塞性能測試。
擴展測試項目：通過定制專用夾具，可擴展進行器身密合性、針尖穿刺力、針與針座的連接力、針頭護帽的拔出力等力學性能測試。
測試原理
儀器基于單軸壓縮測試原理進行設計。測試時，將注射器試樣置于專用夾具中，驅動系統帶動壓頭以設定的恒定速度（通常為1-500 mm/min范圍內可調）垂直推動注射器推桿，模擬注射器臨床推注過程。高精度力值傳感器實時記錄整個推注過程中的力值變化，位移傳感器同步記錄推桿的移動距離。
根據GB 15810-2019附錄E滑動性能試驗方法及YY/T 0573.2-2018附錄C活塞推力試驗方法要求，通過分析力-位移曲線，可獲得以下關鍵參數：
起始力：推動活塞初始運動所需的最大力值。
平均推力：整個推注過程中的平均滑動阻力。
最大推力：推注過程中的峰值阻力。
力值波動：評估滑動過程中的平穩性。
對于動力驅動注射泵用注射器，活塞推力試驗需在規定的測試速度下進行，確保注射器能夠與注射泵良好配合。對于胰島素注射器等小容量注射器，測試方法依據相應標準中的專門規定。對于整形手術用交聯透明質酸鈉凝膠，依據YY/T 0962-2021附錄A推擠力的測定方法，測試凝膠通過注射針時所需的推擠力。
測試標準
該儀器的設計、制造和使用嚴格遵循以下國內外標準：
GB 15810-2019 《一次性使用無菌注射器》
YY/T 0497-2025 《一次性使用無菌胰島素注射器》
YY/T 0573-2018 《一次性使用無菌注射器》
YY/T 0962-2021 《整形手術用交聯透明質酸鈉凝膠》
ISO 7886-1:2017 《一次性使用無菌注射器-第1部分：手動注射器》
GB 15811-2025 《一次性使用無菌注射針》
儀器特征
現代注射器推力測試儀普遍具備以下技術特征：
高精度控制系統：采用PLC（可編程邏輯控制器）工業控制系統，配合精密滾珠絲桿和電機，確保施力過程的穩定性和測試結果的準確性。
智能化操作平臺：配備7英寸HMI人機界面觸摸屏，操作直觀。內置專業定制注射器多個試驗項目測試程序，可方便選擇測試項目、設置測試參數。
靈活的測試速度：測試速度可在1-500 mm/min范圍內無級調速，適應不同測試標準和樣品特性。
專用注射器夾具：提供適用于不同規格注射器的專用夾具，確保樣品安裝穩固、受力同軸。
多功能擴展能力：可擴展測試醫藥包裝、醫療器械等各種力學項目，支持根據客戶測試要求個性化定制測試項目。
數據輸出功能：內置微型打印機，可即時打印測試報告?？蛇x配計算機軟件，進行測試結果分析、數據存儲和報告生成。
安全保障機制：配置限位保護和自動保護功能，確保測試過程安全。
使用方法
測試前準備：檢查儀器水平，確認夾具清潔無損傷。開啟電源預熱。根據測試標準要求，準備測試介質（如純水）并調節至規定溫度。
參數設置：在觸摸屏上選擇測試項目（如活塞推力測試）。根據待測注射器規格和測試標準，設置測試速度（如100 mm/min）、測試行程、采樣頻率等參數。
安裝樣品：將注射器吸入公稱容量的水或相應測試介質，排除空氣后安裝于專用夾具中，確保推桿與壓頭同軸。
執行測試：?jiǎn)?dòng)測試程序，壓頭按設定速度勻速推動推桿進行推注過程。儀器實時記錄力值-位移曲線。測試完成后，壓頭自動回位。
結果記錄與分析：儀器自動計算并顯示起始力、平均推力、最大推力等結果。根據標準要求判定是否合格。打印或保存測試結果。
測試結束：取下樣品，清理測試區域，特別是可能殘留液體的部位。
維護保養
日常清潔：每次測試后，用軟布清潔壓頭、夾具和測試平臺，去除可能殘留的液體或碎屑。
夾具檢查：定期檢查夾持面有無磨損、變形，確保能牢固夾持注射器且不影響測試精度。
運動部件保養：定期檢查絲桿、導軌等運動部件，保持清潔并按需添加專用潤滑脂。
傳感器保護：避免超量程使用，嚴禁對力值傳感器施加沖擊載荷。
環境管理：儀器應置于清潔、干燥、無振動的環境中。
校準方法與周期
校準方法：
力值校準：使用經計量溯源的標準砝碼，對力值傳感器進行多點校準（通常覆蓋測量范圍0-200N）。通過儀器校準程序調整顯示值，使其與標準砝碼的質量值一致。
速度校準：使用秒表和位移測量工具，測量壓頭在一定時間內的實際移動距離，計算實際速度，其與設定值的誤差應在允許范圍內。
位移精度校準：使用標準量塊對位移測量系統進行校準。
校準周期：
建議周期為12個月，由具備資質的計量機構執行。
期間核查：可每月使用標準砝碼進行力值快速核查。
特殊情形：儀器經過維修、搬運或?qū)y(cè)試結果產生疑問時，應及時進行校準。
常見故障與排除方法
故障一：測試結果重復性差。
排除：檢查樣品安裝是否每次一致，推桿是否與壓頭同軸；檢查壓頭及夾具是否清潔；確認注射器內液體量是否準確、有無氣泡；檢查儀器是否在校準有效期內。
故障二：力值顯示異?；蚴冀K為零。
排除：檢查力值傳感器連接線是否松動；確認測試前是否執行了清零操作；檢查是否超量程使用導致傳感器損壞。
故障三：壓頭運動卡頓或異響。
排除：立即停止使用。檢查絲桿和導軌是否有異物或缺乏潤滑，進行清潔和潤滑。如問題依舊，可能涉及機械部件磨損，需聯系專業維修。
故障四：儀器無法啟動或觸摸屏無響應。
排除：檢查電源連接。嘗試重啟儀器。若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。
故障五：微型打印機不工作。
排除：檢查打印機連接線；檢查打印紙是否用盡或卡紙；重啟儀器和打印機。
重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守GB 15810-2019、YY/T 0497-2025、YY/T 0573.2-2018、YY/T 0962-2021、ISO 7886-1等相關標準的最新版本規定，特別是其中關于活塞推力試驗的專門附錄，并建立相應的標準操作規程（SOP）。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。
