藥用硬片加熱伸縮率測定儀：YBB00292004-2015的精密熱收縮性能檢測技術

摘要藥用硬片加熱伸縮率是評價聚酰胺/鋁/聚氯乙烯冷沖壓成型固體藥用復合硬片等藥品包裝材料熱穩定性的關鍵指標，直接關系到包裝成型后的尺寸穩定性與藥品安全性。根據YBB00242002-2015標準要求，材料加熱伸縮率需控制在±6%以內。本文系統梳理了YBB00292004-2015加熱伸縮率測定法的核心要求，并重點介紹三泉中石RSY-03藥用硬片加熱伸縮率測定儀的技術原理、結構特點、操作流程及實際應用。該儀器采用油浴加熱與微電腦PID控溫技術，在滿足藥典標準的基礎上顯著提升了測量精度與重復性，為制藥包裝材料質控提供可靠的檢測手段。

關鍵詞：藥用硬片加熱伸縮率測定儀；加熱伸縮率；YBB00292004-2015；RSY-03；藥品包裝材料檢測；熱收縮性能

1 引言

藥品包裝用硬片材料在生產、運輸及使用過程中常需經歷高溫環境，其熱收縮性能直接影響泡罩包裝的平整度與密封性。YBB00242002-2015《聚酰胺/鋁/聚氯乙烯冷沖壓成型固體藥用復合硬片》明確規定，材料加熱伸縮率必須符合±6%的限值。為科學、準確地完成該項檢測，YBB00292004-2015《加熱伸縮率測定法》提供了標準化操作規程。傳統烘箱法雖能滿足基本要求，但在溫度均勻性、試樣變形干擾及數據重復性方面仍存在局限。三泉中石RSY-03藥用硬片加熱伸縮率測定儀針對上述痛點進行優化設計，實現從傳統空氣加熱向液體介質加熱的升級，為制藥企業與檢測機構提供更精準的解決方案。

2 YBB00292004-2015加熱伸縮率測定法技術要點

YBB00292004-2015標準適用于各類藥用塑料硬片的加熱伸縮率測定。加熱伸縮率指樣品在規定溫度和時間內尺寸變化量與初始尺寸的百分比，其計算公式為：$S = \frac{L_2 - L_1}{L_1} \times 100\%$式中，$S$為加熱伸縮率（%），$L_1$為加熱前標點間距離（mm），$L_2$為加熱后標點間距離（mm）。

儀器裝置要求：

• 加熱裝置為烘箱或老化試驗箱，溫度控制精度±1℃；

• 測量用尺精度±0.2mm。

測定步驟：從待測硬片上裁取兩片邊長120mm±1mm的正方形試片，在中心位置劃出相互垂直、標點間距100mm±1mm的縱向AB線和橫向CD線，并在兩端刻痕標記。準確測量并記錄每條線段長度，取算術平均值作為$L_1$。將試片平置于不影響自由變形的玻璃或金屬板上，水平放入100℃±1℃加熱裝置內，恒溫10分鐘后取出，自然冷卻至室溫，再次測量并記錄$L_2$，計算加熱伸縮率。

該方法操作規范，但對加熱介質的溫度均勻性和試樣受熱穩定性要求較高，傳統空氣加熱易受氣流擾動影響測量結果的一致性。

3 三泉中石RSY-03藥用硬片加熱伸縮率測定儀技術原理與結構

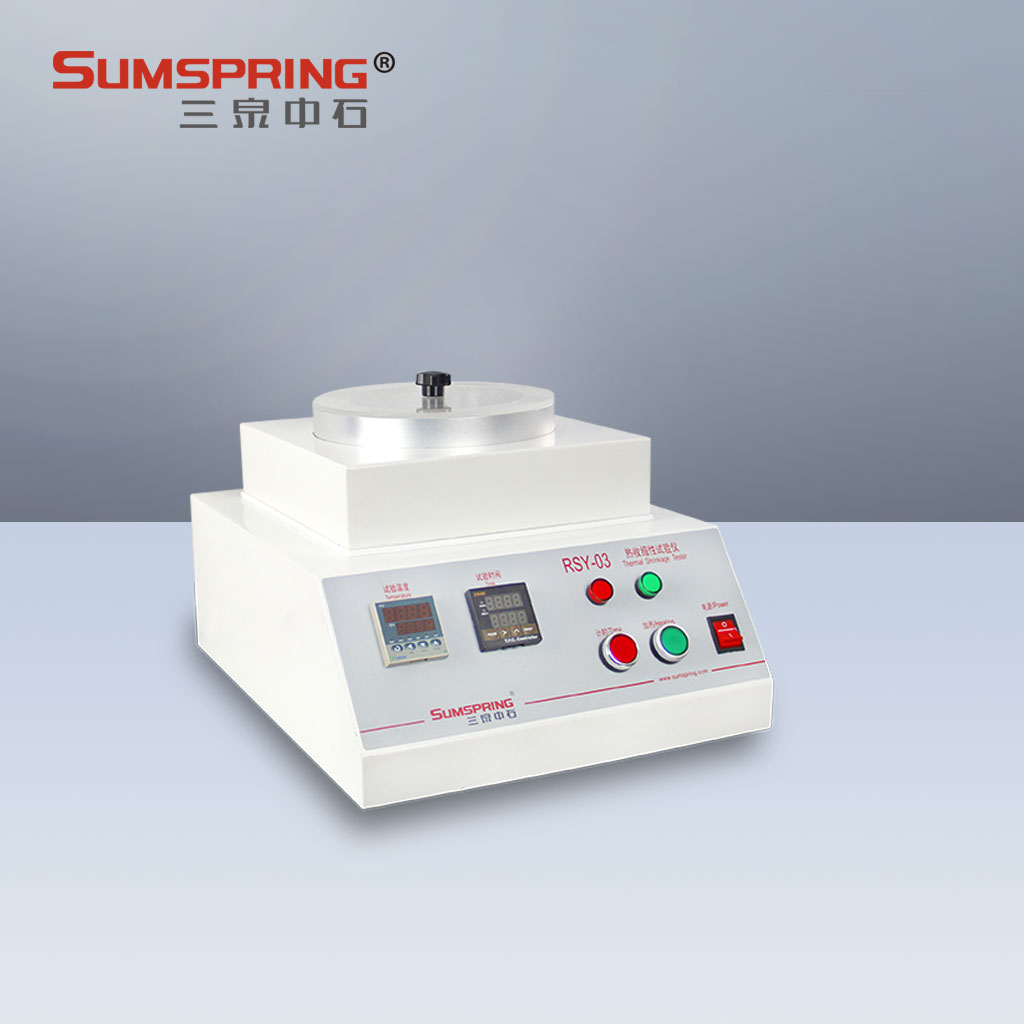

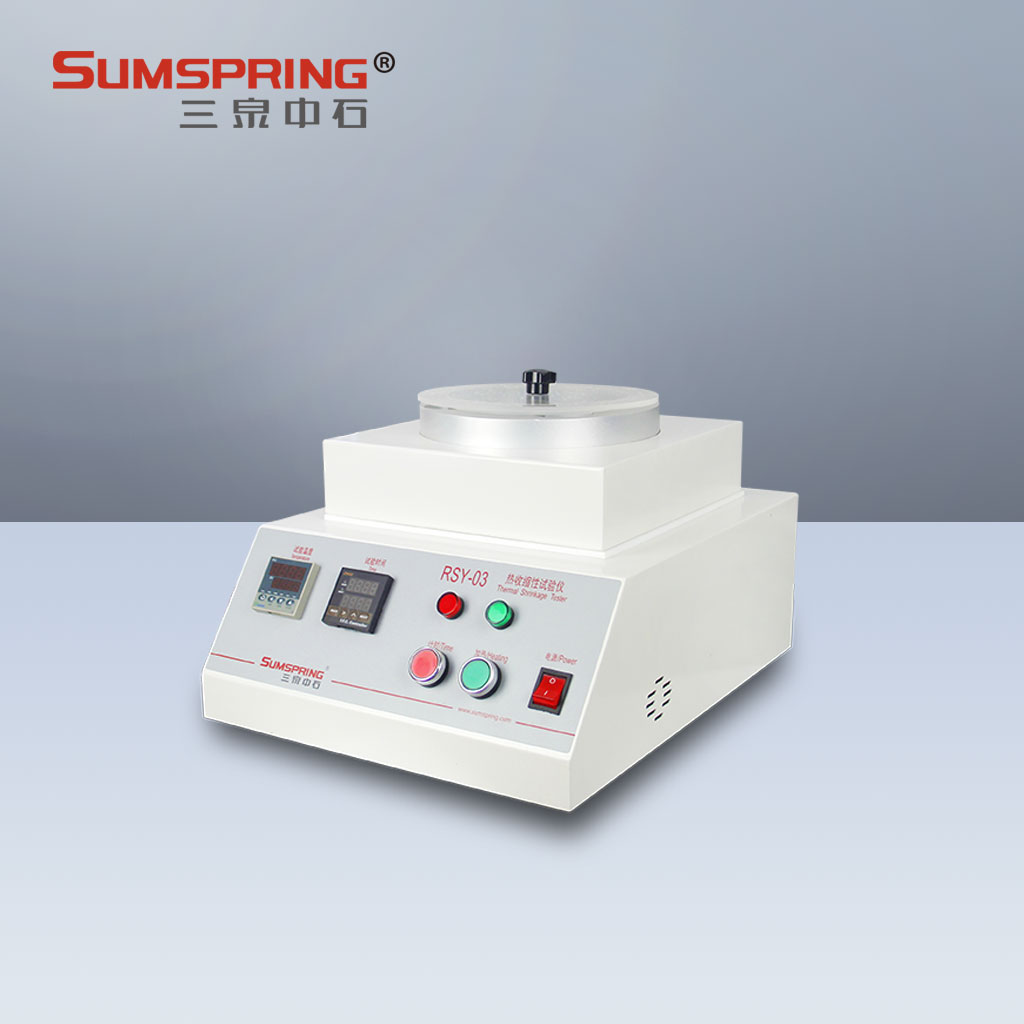

三泉中石RSY-03藥用硬片加熱伸縮率測定儀專為藥用PVC硬片、復合膜等熱收縮材料設計，嚴格遵循YBB00292004-2015標準，同時采用油浴加熱介質，實現更高精度的溫度控制。

測試原理：儀器通過微電腦精確控制加熱槽內載熱油溫度，將裁切好的試樣置于標準夾持網架中，浸入恒溫油浴一定時間后取出，室溫冷卻后測量尺寸變化并自動計算加熱伸縮率。油浴介質導熱均勻、熱容量大，可有效消除空氣加熱時的溫度梯度與氣流干擾，確保試樣在整個加熱過程中溫度場一致。

主要技術參數：

• 試樣尺寸：≤140mm×140mm；

• 溫度范圍：室溫～200℃；

• 控溫誤差：±0.3℃（優于標準要求的±1℃）；

• 加熱介質：油浴（無揮發）；

• 外形尺寸：360mm×440mm×320mm（長×寬×高）；

• 設備重量：14kg。

核心結構特點：

• 微電腦控制系統，配備PVC菜單式中文操作界面，支持一鍵啟動、自動計時與數據自動記錄；

• 數字PID控溫技術，可快速升溫并維持溫度穩定，避免波動；

• 標準化試樣夾持薄膜網架，確保試樣在油浴中受熱均勻、無外部干擾；

• 電路優化設計，試驗數據重復性高，操作全程自動化程度顯著提升。

與傳統烘箱相比，RSY-03在控溫精度、加熱均勻性和操作便捷性上實現全面升級，同時保持了設備結構緊湊、便于實驗室搬運的特點。

4 操作流程與實際應用

操作流程（簡要規范）：

1. 按照YBB00292004-2015要求裁取并標記試片，測定初始$L_1$；

2. 將試片固定于標準網架，置入已預熱至100℃的油浴槽；

3. 啟動自動計時，恒溫10分鐘后自動提示取出；

4. 室溫冷卻后測量$L_2$，儀器自動計算并顯示$S$值，支持數據導出。

RSY-03已廣泛應用于藥品包裝材料生產企業、質檢中心及第三方檢測機構，可覆蓋PVC硬片、POF膜、PE膜、PET膜、OPS熱縮膜以及太陽能電池背板等各類具有熱收縮特性的材料檢測需求。通過標準化操作，該儀器有效降低了人工誤差，提高了檢測效率，為符合YBB00242002-2015標準的藥用復合硬片質量控制提供了技術保障。

5 結論

三泉中石RSY-03藥用硬片加熱伸縮率測定儀在嚴格遵循YBB00292004-2015標準的基礎上，通過油浴加熱、PID精密控溫及自動化設計，顯著提升了加熱伸縮率的檢測準確性與重復性。該儀器不僅滿足制藥包裝材料熱收縮性能的常規檢測需求，更為企業質量管理體系的持續優化提供了可靠工具。隨著藥品包裝安全標準的不斷提升，此類精密檢測設備將在保障藥品質量、提升包裝工藝水平方面發揮越來越重要的作用。
