無菌醫療器械包裝粗大泄漏檢測方法選擇與應用

在無菌醫療器械生產現場，包裝工程師和質檢人員面臨的最大挑戰之一，就是如何針對不同材質、不同結構的包裝選擇最合適的粗大泄漏檢測方案。氣泡法作為一種經典且直觀的檢測技術，其操作參數和判定標準會因包裝類型的差異而發生顯著變化。錯誤的方法選擇，輕則導致檢測結果無效，重則造成缺陷漏檢，給產品安全帶來隱患。本文將結合實際應用場景，詳細解析氣泡法在幾種常見包裝類型中的操作要點。

一、非透氣性包裝的檢測：直接加壓，清晰判讀

非透氣性包裝通常由紡粘聚烯烴（SPO）、鋁塑復合膜或聚乙烯/聚丙烯等致密材料制成。這類材料本身不具備氣體透過性，因此在檢測時具有顯著優勢：任何在包裝表面觀察到的連續氣泡流，均明確指示該位置存在泄漏，背景干擾極少。

依據YY/T 0681.5-2010方法A，操作流程如下：

1. 樣品準備：用穿孔器在包裝中央?yún)^(qū)域刺穿一個小孔，以便插入空氣源和壓力監測器。穿孔后，使用膠帶和橡膠墊將穿孔處密封嚴實，防止從該位置漏氣。

2. 浸沒：將包裝浸沒在盛水容器中，水面應覆蓋包裝頂部至少2.5cm。可使用限位器幫助包裝保持適當深度，避免上浮。

3. 加壓與觀察：緩慢向包裝內充氣，直至達到預定的最小試驗壓力（該壓力需通過對照樣品預先確定）。保持恒壓后，仔細檢查包裝的所有區域，包括熱封邊緣、材料本體以及穿孔密封處。觀察時間應根據包裝大小設定，大型包裝可能需要更長時間。

4. 判定：若在包裝表面觀察到連續穩定的氣泡流（而非偶發的孤立氣泡），則判定為粗大泄漏，產品不合格。

二、透氣性包裝的檢測：阻隔劑處理與浸透等待

透氣性包裝的代表材料是Tyvek（特衛強）和醫用透析紙。這些材料本身布滿微孔，允許氣體交換。如果在檢測時直接加壓，氣體會從材料本體的微孔中逸出，產生大量背景氣泡，掩蓋真實泄漏點的氣泡信號。

因此，針對透氣性包裝，必須采用YY/T 0681.5-2010方法B，關鍵差異在于：

1. 施加阻隔劑：在測試前，需在包裝的密封區域及可疑部位涂覆一層阻隔劑（如石蠟油）。阻隔劑的作用是暫時封閉透氣材料表面的微孔，防止背景氣泡的產生。

2. 浸透等待：將涂覆阻隔劑后的包裝浸沒于水中后，必須至少等待5秒。這個“浸透時間”是讓阻隔劑充分滲入微孔、形成有效密封的必要過程。等待時間不足，阻隔劑尚未發揮作用，背景氣泡依然會干擾判讀。

3. 加壓與觀察：浸透完成后，再按照與非透氣性包裝相同的方式緩慢加壓并觀察。此時，只有真實泄漏點才會產生氣泡。

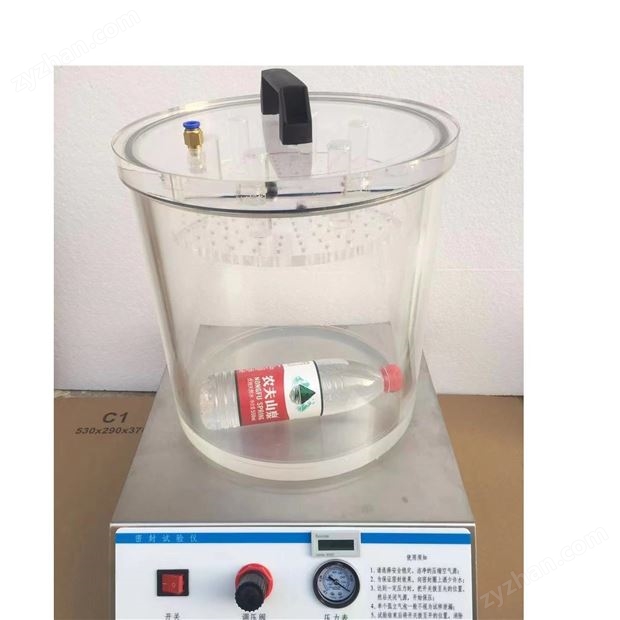

使用粗大泄漏氣泡法檢測儀時，其配備的壓力調節裝置和限壓閥可以幫助操作人員精確控制升壓速度，避免因壓力驟升對透氣性包裝造成物理損傷或產生干擾氣泡。

三、托盤包裝與組合袋包裝的檢測策略

托盤包裝（通常由硬質托盤和蓋材熱封而成）和組合袋包裝（如三邊封袋、背封袋）是氣泡法適用的兩類包裝形式。但它們的檢測關注點略有不同：

• 托盤包裝：泄漏多發于托盤邊緣與蓋材的熱封結合處，以及托盤的轉角部位。檢測時應重點觀察這些區域的氣泡流。由于托盤內部常有不規則結構，確保水能浸沒所有部位至關重要。

• 組合袋包裝：泄漏風險點包括四邊封口線、材料折痕處以及封口拐角。對于大型袋包裝，可能需要輔助工具（如限位器）將其壓入水下，確保整個袋體表面都能被觀察到。

四、特殊包裝形式的檢測適

對于泡罩包裝、尺寸過大或形狀不規則的包裝，標準方法可能需要微調：

• 泡罩包裝：可以逐個腔室進行檢測，或者對整個泡罩板進行整體浸沒。注意泡罩的凸起部分可能因空氣殘留而影響觀察，可在加壓前輕輕晃動排出氣泡。

• 大型包裝：可選用尺寸更大的定制盛水容器，或采用局部浸沒法——僅將疑似泄漏的區域（如封口邊）浸入水中進行觀察。但此方法靈敏度可能低于全浸沒，需謹慎使用。

五、對照樣品的制備與系統驗證

無論何種包裝類型，在正式檢測前，都必須使用對照樣品驗證測試系統的有效性。對照樣品的制備方法：用125μm直徑的針尖在包裝上制造一個已知缺陷。將該對照樣品按照上述方法進行測試，必須能夠從缺陷處觀察到明顯的連續氣泡流。如果對照樣品不冒泡，說明測試系統（壓力、密封、浸沒等）存在問題，需要重新調整。

相關問答

問1：我公司產品包裝是特衛強+SPO復合膜，檢測時該按透氣還是非透氣處理？

答：應按透氣性包裝處理。特衛強材料的透氣性是主導特性，即使與SPO復合，只要包裝上存在特衛強區域，就必須使用阻隔劑并等待浸透時間，否則背景氣泡會干擾判讀。

問2：檢測大型包裝時，水槽不夠深怎么辦？

答：有兩種解決方案。一是定制深度更大的水槽；二是采用分區檢測法，即僅將包裝的密封邊緣等關鍵區域依次浸入水中進行觀察，同時確保未浸沒部分不會因氣壓變化而意外泄漏。分區檢測時，建議使用粗大泄漏氣泡法檢測儀的恒壓功能，保持壓力穩定。

問3：阻隔劑（石蠟油）會影響包裝材料性能嗎？

答：阻隔劑僅用于檢測過程中，檢測完成后包裝即被廢棄（氣泡法為破壞性試驗）。因此不會對正常產品產生影響。但操作時應注意阻隔劑的用量，涂覆薄層即可，避免過多滴落造成污染。

問4：如何區分“連續氣泡流”和“孤立氣泡”？

答：連續氣泡流是指從某一點持續不斷地冒出氣泡，形成一串氣泡串，表明存在貫穿性泄漏。孤立氣泡是指偶爾冒出一個或幾個氣泡，然后消失，通常是由于樣品表面吸附的空氣或材料孔隙中殘留的氣體釋放所致。只有連續氣泡流才判定為不合格。
