煉油加熱管殼換熱器浮頭結構解析

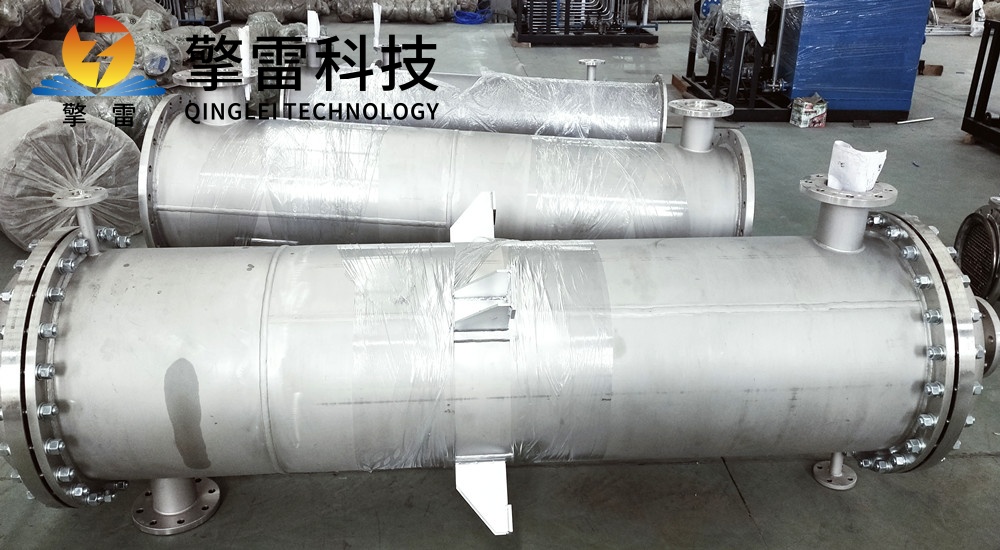

一、浮頭結構的核心設計原理

浮頭式換熱器通過獨特的浮頭設計，實現了管束與殼體的自由伸縮，消除了因溫差應力導致的設備損壞風險。其核心結構包括：

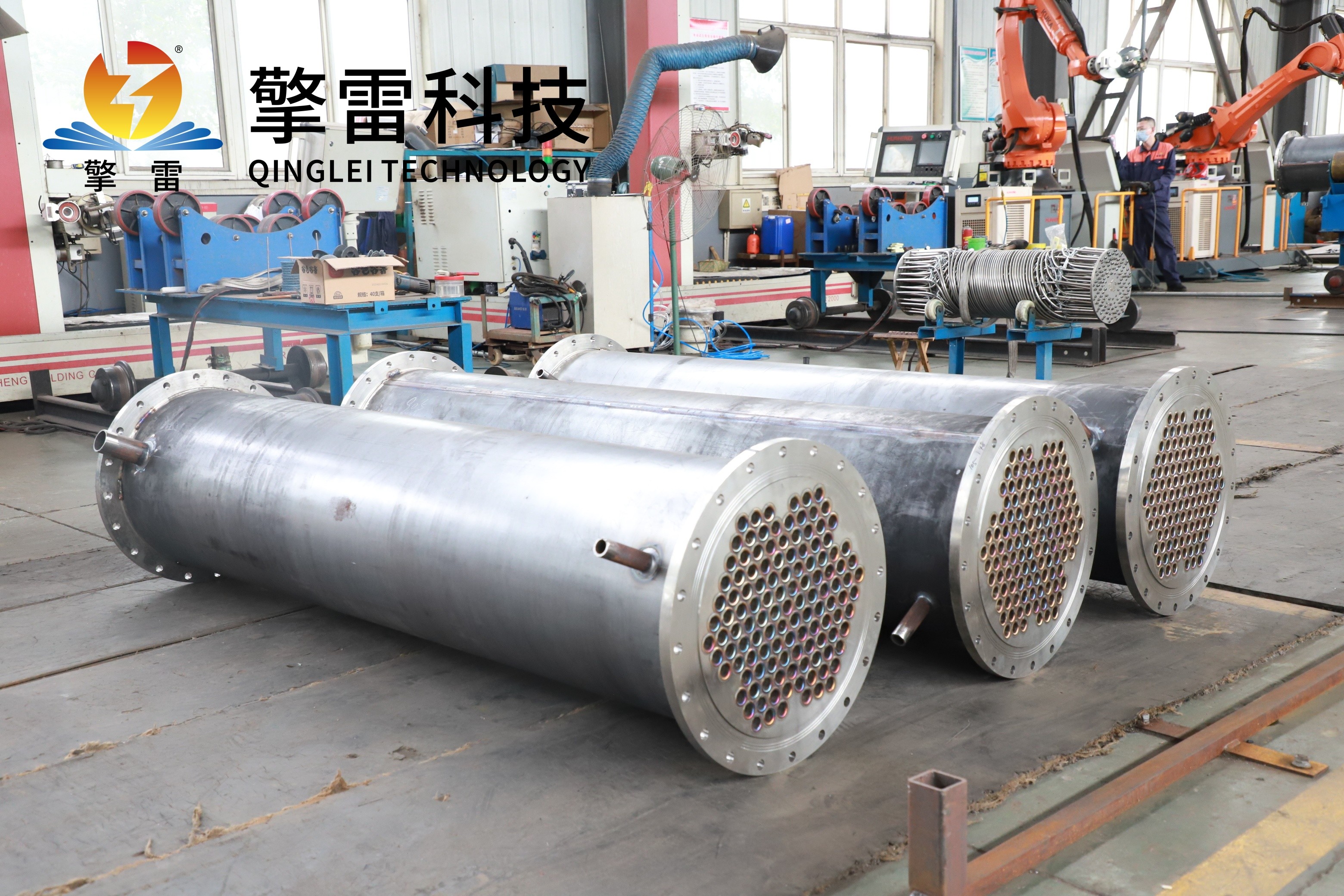

浮動管板：一端與管束固定連接，另一端通過鉤圈與殼體分離，形成可移動的獨立模塊。

鉤圈快拆結構：允許管束在線更換，單臺設備維護時間從72小時壓縮至8小時，顯著降低停機損失。

球面墊圈補償：浮頭法蘭與管箱連接處設置球面墊圈，允許管束在徑向與角向產生±3°偏轉，適應安裝誤差與地基沉降。

案例：某煉油廠常減壓裝置應用浮頭結構后，設備因熱疲勞導致的停機維修次數下降92%，年運維成本降低180萬元。

二、浮頭結構在煉油加熱中的關鍵作用

高溫差適應性

當殼程與管程介質溫差達150℃時，管束可沿軸向自由伸縮8-12mm，避免管板開裂風險。例如，在催化裂化裝置中，浮頭結構使換熱器在500℃高溫下穩定運行，熱回收效率提升35%。

耐腐蝕與長壽命

針對含Cl?、H?S的腐蝕性介質，采用SAF2507超級雙相不銹鋼（PREN≥40）與ETFE涂層復合方案，設備在120℃、5MPa工況下連續運行5年，管壁減薄率<0.05mm。

鈦合金列管耐氯離子腐蝕，適用于海水淡化及濕法冶金，壽命超20年。

高效傳熱與低污垢

螺旋扭曲橢圓管替代傳統光管，使殼程湍流強度提升200%，總傳熱系數突破1200W/(m2·K)。在甲醇合成氣冷卻中，換熱面積減少35%，壓降控制在12kPa以內。

高流速（5.5m/s）與光滑管壁協同作用，污垢沉積率降低70%，清洗周期延長至半年。

三、浮頭結構的維護與清洗優勢

在線檢修能力

浮頭端可暴露管束，便于機械清洗與在線檢測。某化工園區環氧丙烷裝置利用夜間谷電時段完成管束清洗，年生產效率提升15%，避免全系統停產損失。

智能監控系統

AIoT泄漏預警：在浮頭密封面部署光纖聲波傳感器，通過卷積神經網絡（CNN）識別0.01mL/s級微泄漏，事故響應時間從4小時縮短至8分鐘。

數字孿生技術：構建毫米級精度虛擬模型，實時模擬結垢厚度與腐蝕速率，提前120天預警管束穿孔風險，避免非計劃停產損失超2億元。

四、浮頭結構在煉油工藝中的典型應用

催化裂化裝置

作為反應產物與原料的換熱核心設備，浮頭式換熱器提供精確溫度控制，確保反應轉化率穩定。例如，某千萬噸級煉廠采用浮頭換熱器后，丙烯泄漏事故損失減少800萬元/次。

原油預熱與脫鹽

在原油處理中，浮頭式換熱器將原油從40℃加熱至200℃以上，換熱效率較傳統罐式加熱提升40%，脫鹽率達98%以上，顯著降低后續加工能耗。

LNG接收站BOG再液化

通過優化氣液兩相流道，冷凝效率從82%提升至94%，冷凝水夾帶率降低至0.3%，有效避免壓縮機液擊風險，保障LNG接收站安全運行。

五、浮頭結構的未來發展趨勢

材料創新

研發碳化硅-石墨烯復合材料，熱導率突破600W/(m·K)，耐溫范圍擴展至-196℃至800℃，適用于氫能儲能領域的超低溫換熱。

結構優化

結合3D打印技術實現復雜流道一體化成型，降低制造成本。

開發螺旋纏繞式與微通道技術融合的新型結構，換熱效率提升50%-60%。

智能化升級

AI運維與預測性維護成為標配，通過算法預測設備故障，提前更換磨損部件，延長設備壽命。

模塊化設計提高可維護性和可擴展性，適應煉油廠靈活調整產能的需求。

結論：浮頭式換熱器憑借其獨特的結構設計、高效的傳熱性能和靈活的維護能力，已成為煉油加熱工藝中的核心設備。隨著材料科學、智能技術與制造工藝的進步，浮頭結構將持續賦能煉油行業，推動能源利用效率與設備可靠性的雙重提升。
