西林瓶垂直軸偏差測量儀在藥用玻璃容器檢測中的應用

摘要

西林瓶垂直軸偏差是衡量藥用玻璃容器幾何精度的重要指標之一，直接關系到灌裝穩定性、密封性能以及后續使用安全。三泉中石ZPY-60U西林瓶垂直軸偏差測量儀基于高精度旋轉測量原理，實現對瓶體垂直度偏差及圓跳動的精準檢測。本文圍繞該設備的測試原理、試驗方法及應用價值進行系統闡述，為制藥企業及檢測機構提供技術參考。

關鍵詞

西林瓶垂直軸偏差測量儀；垂直度檢測；圓跳動；藥用玻璃容器；ZPY-60U；三泉中石

試驗意義

在藥品包裝體系中，西林瓶的垂直度偏差會直接影響自動化灌裝、封蓋及運輸穩定性。如果偏差過大，可能導致設備卡瓶、密封不嚴甚至破損風險增加。因此，對垂直軸偏差進行規范化檢測，有助于：

• 提升藥用包裝的密封可靠性

• 保證灌裝生產線運行穩定

• 降低運輸及儲存過程中的破損率

• 滿足藥典及相關標準要求

試驗設備

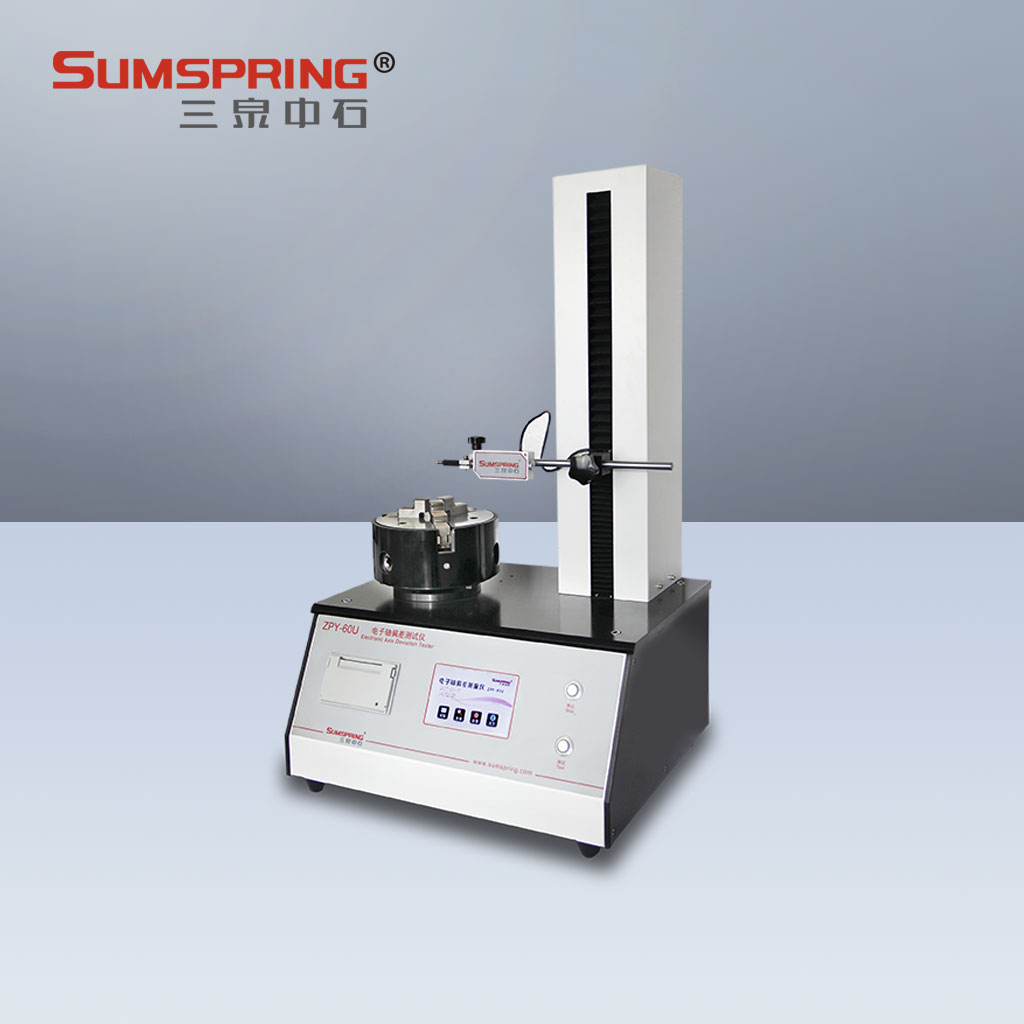

本試驗采用三泉中石 ZPY-60U 西林瓶垂直軸偏差測量儀。

該設備集垂直度偏差檢測與圓跳動檢測于一體，具備高精度測量能力及自動化操作功能，適用于多規格瓶體檢測需求。

試驗依據

本檢測方法符合以下標準要求：

• YBB00332002-2015《低硼硅玻璃安瓿》

• YBB00192003-2015《垂直軸偏差測定法》

• GB/T 8452-2025《玻璃瓶罐垂直軸偏差試驗方法》

試驗原理

將被測西林瓶固定在水平旋轉盤上，使瓶口與測量探頭（千分表）接觸。設備驅動旋轉盤進行360°旋轉，在旋轉過程中記錄測量值的最大值與最小值。

垂直軸偏差通過以下方式計算：
偏差值 =（最大值 ? 最小值）÷ 2

該方法通過模擬瓶體旋轉狀態，真實反映瓶口軸線與底部軸線的偏移程度，從而實現對垂直度的量化評價。

適用范圍

ZPY-60U不僅適用于西林瓶，還可廣泛應用于多種容器的檢測，包括：

• 安瓿瓶

• 輸液瓶

• 啤酒瓶、飲料瓶

• 礦泉水瓶

• 化妝品瓶

• 各類塑料瓶及玻璃瓶

同時支持垂直軸偏差與圓跳動的雙功能檢測，滿足多場景應用需求。

取樣準備

試驗前需進行如下準備：

1. 隨機抽取具有代表性的樣品

2. 檢查樣品外觀，確保無明顯破損或變形

3. 清潔瓶體表面，避免雜質影響測量結果

4. 根據瓶體尺寸調整夾持裝置及測量高度

試驗過程

1. 將樣品瓶底固定于旋轉盤三爪自定心卡盤中

2. 調整測量頭高度，使其與瓶口接觸

3. 啟動設備，使旋轉盤勻速旋轉

4. 自動記錄旋轉過程中的最大值與最小值

5. 系統自動計算垂直軸偏差

6. 保存或打印測試結果

整個過程操作簡便，測試數據可重復性高。

設備優勢

• 高精度測量：分度值達0.001mm，滿足精密檢測需求

• 自動升降測頭：快速調整測點位置，提高測試效率

• 三爪自定心結構：保證同心度，提高測量穩定性

• 數據存儲功能：可存儲多組測試數據并進行統計分析

• 智能化操作界面：觸摸屏控制，操作直觀

• 數據輸出能力：支持打印及計算機連接，實現數據管理

• 網絡擴展功能：支持局域網及遠程數據傳輸

結論

西林瓶垂直軸偏差是評價藥用玻璃容器質量的重要指標之一。三泉中石ZPY-60U西林瓶垂直軸偏差測量儀通過穩定可靠的測量結構和智能化系統，實現了對垂直度偏差及圓跳動的高效檢測。該設備在制藥企業、包裝生產企業及質檢機構中具有良好的應用價值，為提升藥品包裝質量提供了可靠的技術支持。
