從入門到精通：雷尼紹激光干涉儀對光核心技巧全解析

　　雷尼紹激光干涉儀是機床精度校準的核心設備，對光質量直接決定測量穩定性與數據可信度。掌握標準化對光流程與實用技巧，能大幅減少調試時間，避免信號丟失、條紋不穩等問題。本文聚焦直線測量對光核心方法，兼顧常見誤區與高效技巧，適合現場工程師快速上手。

　　一、對光前準備：基礎到位，少走彎路

　　1、環境與機床預處理

　　環境穩定：溫度20±1℃、無強氣流、無明顯振動，光學元件避免手觸與灰塵。

　　機床預熱：空跑全行程，使軸系熱平衡;清潔安裝面，確保磁吸牢固。

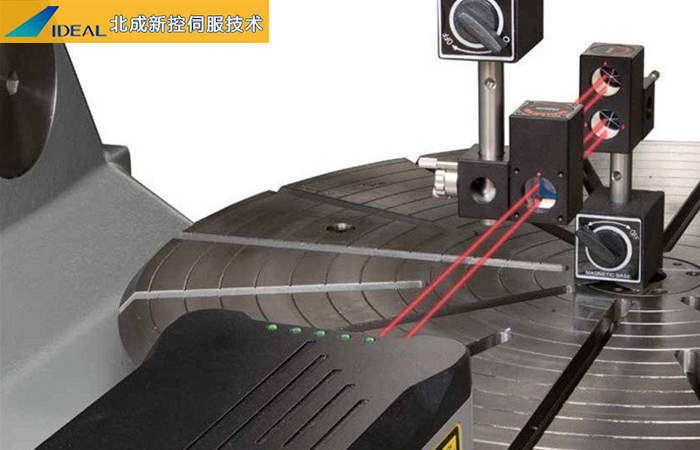

　　2、鏡組架設原則

　　干涉鏡固定在靜止端(床身/主軸箱)，反射鏡裝在運動端(工作臺)。

　　兩鏡高度一致、箭頭同向，激光入射方向與測量軸嚴格平行。

　　干涉鏡與反射鏡間距盡量小，降低死徑誤差。

　　3、激光頭定位

　　三腳架穩固，激光頭水平，光束高度與鏡組中心對齊。

　　先粗調位置，讓激光大致射入鏡組中心。

　　二、標準對光流程：近粗遠細，全程閉環

　　1、初對準(開光圈、找光斑)

　　激光頭調至大光圈，移動機床至近端(反射鏡最靠近激光頭)。

　　調整激光頭俯仰/偏擺，使激光直射干涉鏡中心。

　　觀察返回光斑：主光點居中，副光點與主光點在同一豎直線。

　　2、近端粗調(找中心、穩信號)

　　裝上光靶，旋轉激光頭快門至小光圈，提升對準精度。

　　微調激光頭，讓返回光斑與光靶中心黑點重合。

　　查看信號指示燈：確保5燈全亮(信號滿格)。

　　3、遠端精調(保全程、無偏移)

　　機床慢速移至遠端，保持小光圈觀察。

　　若光斑偏移，只微調激光頭，不碰鏡組，重新歸中。

　　往返全行程2–3次，確認全程光斑不飄、信號不掉。

　　4、干涉鏡精調(雙光斑重合)

　　放入干涉鏡后出現兩個光斑，僅調節干涉鏡角度。

　　使兩光斑重疊，信號恢復滿格，對光完成。

　　三、核心對光技巧：現場高效口訣

　　1、近粗遠細：近端大光圈快速歸位，遠端小光圈精密修正。

　　2、先靜后動：先固定激光頭與干涉鏡，再移動反射鏡全程驗證。

　　3、小光圈決勝：精調必須切小光圈，避免粗調誤差帶入測量。

　　4、全程往返：單次對準無效，必須全行程往返確認無漂移。

　　5、信號優先：以5燈全亮為標準，不依賴肉眼判斷。

　　水平優先：干涉鏡必須調水平，水平偏差是對光失敗主因。

　　四、常見問題與快速解決

　　信號時有時無：光路被遮擋、鏡組松動、氣流擾動;重調高度、加固磁吸、擋風。

　　雙光斑無法重合：干涉鏡裝反、水平傾斜;重新核對箭頭、復測水平。

　　全程光斑飄移：激光頭未鎖死、機床導軌偏差;加固三腳架、先檢機床機械精度。

　　遠端信號弱：光束偏角大、鏡組臟污;重新遠端精調、用無塵紙擦鏡面。
