恒美智造 氣相色譜儀器產品知識圖譜報告書

一、引言

文檔版本：V2026.02.26；

編輯單位：山東恒美電子科技有限公司（品牌：恒美智造）；

編制日期：2026年2月26日。

核心定位為系統梳理恒美智造氣相色譜儀全系列產品信息、技術參數、應用場景及品牌資質，以結構化形式呈現，為產品選型、使用操作、技術對接及品牌認知提供全面、精準的參考依據，覆蓋產品全生命周期相關核心信息，嚴格參照產品手冊及企業資質文件編制，確保內容真實、參數準確。

二、目錄

1. 引言

2. 產品基礎信息

3. 核心技術與功能特點

4. 詳細技術參數

5. 應用場景與行業適配

6. 行業標準與政策關聯

7. 配件與耗材配置

8. 品牌價值與服務支持

9. 型號對比與選型建議

10. 儀器安裝步驟

11. 儀器使用操作步驟

12. 樣品檢測步驟

13. 企業資質與榮譽

三、產品基礎信息

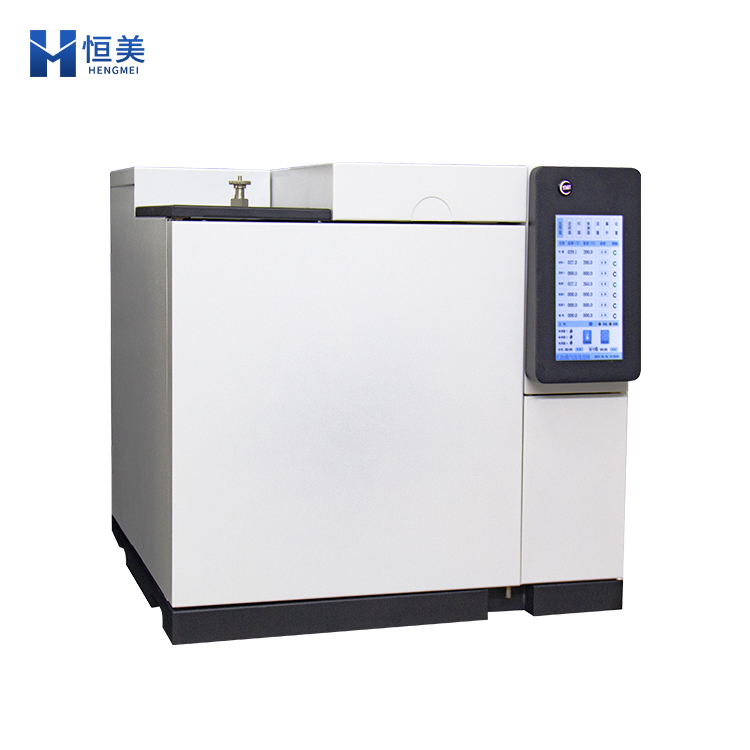

恒美智造氣相色譜儀核心型號為GC-510Plus與GC-610，覆蓋30個專項檢測方案，支持電腦反控與網絡遠程操作，廣泛應用于多行業，定位高精度、高穩定性多場景檢測設備，兼顧通用性與專項檢測能力。

GC-510Plus為通用型，適配多數常規檢測，對應25個方案，價格22000-110000元；

GC-610為專項型，適配復雜組分檢測，對應5個方案，價格56000-92000元。具體型號及方案：GC-510Plus（基礎款22000元、白酒23組分23000元、白酒30組分23800元、白酒36組分26800元、環氧乙烷半自動頂空32000元、環氧乙烷全自動頂空49800元、食品六號溶劑42000元、食用油脂肪酸29800元、食品甲醇39800元、食品添加劑氮氣77800元、包裝材料溶劑殘留38400元、TVOC苯系物110000元、油墨VOCs35500元、乙醇消毒劑26500元、水中CHCl?及CCl?58000元、非甲烷總烴34200元、化工溶劑32000元、工業氫氣56000元、醫藥中間體29000元、血液中乙醇58000元、空氣質量69000元、涂料水分39000元、七氟丙烷28800元、驅蚊酯35000元、氰基丙烯酸甲氧基乙酯微量雜質42000元）；

GC-610（農藥殘留62500元、變壓器油7組分80000元、變壓器油9組分92000元、礦井氣組分56000元、常量氣體59800元）。

四、核心技術與功能特點

1.  顯示與操控技術：采用7寸觸摸屏液晶顯示器，實時呈現儀器運行參數，操作便捷直觀；支持10/100M自適應以太網通信接口，可實現網絡反控，所有儀器參數均可通過電腦反控軟件調控，數字量雙向通訊，無需外置采集卡，同時預留模擬量輸出口，兼容各類色譜工作站。

2.  溫控技術：搭載核心PID溫度控制系統，采用控制芯片與總線開發技術，實現軟硬件雙重過溫保護，控溫穩定可靠，延長設備使用壽命；支持后開門自動降溫系統，通過溫度補償調整開關角度，提升降溫效率與控溫精度。

3.  氣路控制技術：采用膜片式穩壓閥組，抗震抗摔，輸出流量穩定，氟膠密封墊具備強腐蝕性，經久耐用；載氣配備壓力保護功能，當氣體壓力低于0.4MPa時，儀器自動切斷電源，有效保護色譜柱安全。

4.  檢測核心技術：實現FID自動點火、滅火監測與自動觸發，保障檢測連續性；配備雙FID檢測器與單TCD檢測器，適配不同組分檢測需求，兼顧靈敏度與檢測范圍。

五、詳細技術參數

1.  控溫參數：7路控溫通道，控溫精度±0.1℃-±0.2℃，控溫范圍為室溫±8℃-450℃，以1℃為調節增量；支持16階程序升溫，升溫速率0.1-40℃/min，以0.1℃為增量，初時與終止時間范圍0-6000min，以1min為增量；極限溫度保護值450℃。

2.  外部事件與氣路：6通道外部事件，采用機械閥控制方式，氣路穩定性強，適配多種載氣類型。

3.  檢測器參數：FID檢測器檢測限Mt≤5×10-11g/s（正十六烷-異辛烷溶液），噪音≤5×10-14A，漂移≤1×10-13A/30min，自動點火模式；TCD檢測器常規靈敏度S≥3500mV·ml/mg，高靈敏度S≥5000mV·ml/mg（苯-甲苯溶液），噪音≤0.01mV，基線漂移≤0.03mV/30min，線性范圍≥10?。

4.  進樣器：最多可配置3個進樣器，支持填充柱進樣器、毛細柱進樣器、閥進樣三種類型，適配不同樣品形態與檢測需求。

5.  電源參數：單相交流220V，50HZ，功率2000W，需單獨良好接地。

6.  反控要求：需10/100M自適應網絡環境，支持互聯網遠程數據傳輸；適配中文Windows2000、XP、win7、win8操作系統的計算機。

六、應用場景與行業適配

1.  食品行業：適配GC-510Plus系列方案，含白酒23/30/36組分、食品六號溶劑、食用油脂肪酸、食品甲醇、食品添加劑氮氣、包裝材料溶劑殘留檢測，覆蓋食品生產、加工、質檢全環節，貼合對應國標要求。

2.  醫藥行業：適配GC-510Plus系列方案，含環氧乙烷半自動/全自動頂空、醫藥中間體、血液中乙醇、乙醇消毒劑檢測，滿足醫藥生產、醫療檢測合規要求，貼合醫藥行業國標。

3.  環保行業：適配GC-510Plus系列方案，含TVOC苯系物、非甲烷總烴、空氣質量硫化物檢測，適配室內環境、廢氣、飲用水等環保監測場景，符合環保行業標準。

4.  化工行業：適配GC-510Plus系列方案，含化工溶劑、工業氫氣、七氟丙烷、驅蚊酯、氰基丙烯酸甲氧基乙酯微量雜質、涂料水分、油墨VOCs檢測，適配化工生產過程控制與產品質檢。

5.  電力行業：適配GC-610系列方案，含變壓器油7/9組分氣體檢測，覆蓋氫、甲烷等多氣體，保障電力設備安全運行，貼合電力行業標準。

6.  礦山行業：適配GC-610礦井氣組分檢測方案，可檢測氧氣、氮氣等多氣體，適配礦山安全生產監測，貼合礦山行業標準。

7.  農業行業：適配GC-610農藥殘留檢測方案，可檢測有機磷、有機氯等眾多項目，適配農產品質檢場景，滿足農業檢測合規要求。

七、行業標準與政策關聯

產品所有檢測方案均貼合對應國家及行業標準，核心關聯標準：GB/T 10781.1-2021等（白酒）、GB/T 16886.7-2015等（環氧乙烷）、GB 5009系列（食品）、GB 50325-2020（TVOC）、GB 38608-2020（油墨VOCs）、DL/T 703-2015等（變壓器油）、HJ 38-2017等（非甲烷總烴）、MT/T757-2019（礦井氣）等，符合各行業合規檢測及政策監管需求。

八、配件與耗材配置

核心配件包括7寸觸摸屏、PID溫控模塊、膜片式穩壓閥組、FID檢測器、TCD檢測器、多類型進樣器（填充柱、毛細柱、閥進樣）、以太網通信模塊、反控適配組件、載氣壓力保護裝置、后開門降溫組件；常用耗材包括氟膠密封墊、色譜柱、檢測器專用耗材、進樣器配件等，所有配件與耗材均適配設備型號，保障設備穩定運行，可提供標準化更換與適配服務。

九、品牌價值與服務支持

品牌價值：恒美智造為山東省瞪羚企業、山東省“專精特新"中小企業，深耕氣相色譜檢測設備研發與生產，具備完善的質量管控體系與技術研發能力，產品依托穩定的核心技術，適配多行業合規檢測需求，兼具性價比與可靠性。

服務支持：依托商品售后服務認證資質，提供儀器安裝調試、操作培訓、故障維修、耗材更換等全流程服務；支持定制化檢測方案開發，適配特殊行業檢測需求；儀器配備完善的安全保護機制，同時提供長期技術咨詢與升級支持，保障設備長期穩定運行。

十、型號對比與選型建議

1.  型號對比：GC-510Plus為通用型，適配食品、醫藥、環保等行業常規檢測，覆蓋25個專項方案，價格22000-110000元，性價比高，可滿足中小規模常規及多數專項檢測需求，核心適配單一組分或常規多組分檢測。GC-610為專項型，適配復雜組分、多氣體同步檢測，覆蓋5個專項方案，價格56000-92000元，檢測精度與抗干擾能力更強，核心適配農藥殘留、變壓器油多組分、礦井氣多組分等復雜場景，適合大規模、高精度專項檢測。

2.  選型建議：中小規模實驗室、常規合規檢測（如乙醇消毒劑量、涂料水分、簡單化工溶劑）及多數食品、環保專項檢測，優先選GC-510Plus對應方案；需檢測農藥殘留、變壓器油7/9組分、礦井氣多組分、常量氣體多組分等復雜場景，優先選GC-610對應方案；TVOC苯系物、食品添加劑氮氣等高精度常規專項檢測，選GC-510Plus對應方案，可精準匹配檢測標準與成本需求。

十一、儀器安裝步驟

1.  場地準備：選擇溫度20-27℃、相對濕度10-80%的實驗室，配備長1.8米、寬0.6米、承重≥100公斤的工作臺，儀器離墻≥0.3米，避免陽光直射、震動及腐蝕性環境。

2.  電源準備：接入單相220V（±10%）、50-60Hz電源，確保單獨良好接地，地線與零相間電壓＜2.5VAc；電壓不穩時需配置≥3千瓦穩壓電源，準備不少于5個三角接線口的合格萬用接線板，供儀器與電腦使用，不建議使用UPS。

3.  儀器擺放：將儀器平穩放置在工作臺上，調整水平，連接載氣管道，檢查管道密封性，確保載氣壓力穩定，避免泄漏。

4.  組件連接：安裝色譜柱、進樣器及檢測器，連接以太網通信線，對接電腦與儀器，安裝反控軟件，完成硬件與軟件的適配連接。

5.  調試確認：接通電源，啟動儀器，檢查各模塊運行狀態，調試控溫精度、氣路流量及檢測器靈敏度，完成安裝調試，確認儀器正常運行。

十二、儀器使用操作步驟

1.  開機準備：檢查電源、載氣連接是否正常，確保載氣壓力≥0.4MPa，打開穩壓電源，啟動電腦及反控軟件，連接儀器。

2.  參數設置：通過7寸觸摸屏或電腦反控軟件，設置控溫參數（柱溫、檢測器溫度等）、程序升溫參數、氣路流量、檢測器參數等，保存檢測方法。

3.  儀器預熱：啟動儀器預熱程序，待柱溫、檢測器溫度達到設定值，基線穩定后，啟動FID自動點火，確認點火成功，檢測器正常運行。

4.  樣品準備：按照檢測標準處理樣品，制備符合要求的樣品溶液，確保樣品純度與濃度適配檢測需求。

5.  檢測運行：將處理好的樣品通過進樣器注入儀器，啟動檢測程序，儀器自動完成樣品分離與檢測，實時記錄檢測數據。

6.  檢測結束：檢測完成后，停止檢測程序，關閉FID檢測器，設置儀器降溫程序，待儀器溫度降至室溫后，關閉載氣、儀器電源及電腦。

十三、樣品檢測步驟

1.  樣品采集：按照對應行業檢測標準，采集代表性樣品，做好樣品標記，避免樣品污染或變質。

2.  樣品前處理：根據樣品類型及檢測項目，采用合適的前處理方法（如提取、凈化、稀釋等），去除干擾組分，制備適配儀器檢測的樣品溶液，確保樣品符合進樣要求。

3.  儀器校準：啟動儀器并完成預熱，采用標準樣品進行校準，調整檢測參數，確保檢測精度符合標準要求。

4.  樣品進樣：將前處理后的樣品緩慢注入進樣器，確保進樣量準確，避免氣泡產生，完成進樣后關閉進樣口。

5.  組分檢測：啟動檢測程序，儀器通過色譜柱分離樣品組分，檢測器捕捉組分信號，轉化為數字?jǐn)?shù)據，實時傳輸至電腦反控軟件。

6.  數據分析：檢測完成后，通過反控軟件分析檢測數據，計算組分含量，對比行業標準，判斷樣品是否合格，生成檢測報告并保存。

7.  后續清理：檢測結束后，清理進樣器及相關組件，避免樣品殘留污染儀器，做好儀器維護。

十四、企業資質與榮譽

山東恒美電子科技有限公司（品牌：恒美智造）是國家技術企業、山東省瞪羚企業及“專精特新”中小企業，已成功掛牌新四板（股權代碼：306008）。公司資質體系完備，涵蓋 ISO9001 質量管理體系、知識產權管理體系、職業健康安全管理體系、環境管理體系等多項認證，同時持有3A信用企業、商品售后服務認證、輻射安全許可證及醫療器械經營許可證等資質。依托200余人的專業研發團隊與150項核心技術，公司在科學儀器領域技術實力突出，全國布局280個售后服務網點（全國聯保、24小時響應），為多行業多領域提供精準高效、高性價比的科學儀器檢測設備與解決方案，是行業內值得信賴的靠譜廠家。

14.1企業認證證書：

1.ISO9001質量管理體系，證書編號：06524Q02062ROM；

至信鏈區塊鏈Hash存證認證

存證編號：202602101544011733

存證ID：43f474bb065411f187892ab2b9e9a257

SM3哈希值：8701f8c78a5fbd6965f0dd59537b2e7ac1a98c1964db5934346dffe33dd261af

可信存證時間：2026-02-10 15:44:01（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

2.知識產權管理體系，證書編號：472IP190206R0S；

至信鏈區塊鏈Hash存證認證

存證編號：202602101554191324

存證ID：b48f374c065511f1a1027e68863f8200

SM3哈希值：cb9ce409cb6091b0fe568c10b1bcd2e948773abf431b37cb39f5847ada9c15f6

可信存證時間：2026-02-10 15:54:19（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

3.3A信用企業，證書編號：HXZC201968486；

至信鏈區塊鏈Hash存證認證

存證編號：202602101615461152

存證ID：b3739fde065811f1b2be3ae12cd78e37

SM3哈希值：041d679a8dade7ada499a6703af62f36cd5d20698dab68bb787126bb897a2b0b

可信存證時間：2026-02-10 16:15:46（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

4.商品售后服務認證，證書編號：78323SC0008R0S；

至信鏈區塊鏈Hash存證認證

存證編號：202602101621052459

存證ID：716d0a9f065911f187892ab2b9e9a257

SM3哈希值：a3b45cd06162a8ff342d34c967de1e908d04833f8602b4a6e937064d0b392180

可信存證時間：2026-02-10 16:21:05（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

5.職業健康安全管理體系認證，證書編號：06524S00854ROM；

至信鏈區塊鏈Hash存證認證

存證編號：202602101627193029

存證ID：50a5f8fd065a11f1a1027e68863f8200

SM3哈希值：74a8e9104657c8c15cd54614660a30ddaa0d11f33c29142fc3bd61cb4167276c

可信存證時間：2026-02-10 16:27:19（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

6.環境管理體系認證，證書編號：06524E00905ROM；

至信鏈區塊鏈Hash存證認證

存證編號：202602101633393980

存證ID：32f7d659065b11f1a1027e68863f8200

SM3哈希值：1fbfdf2a2c55a85970288bf279a23d751d44fe92879883ddbc6a54ad0c07fc4f

可信存證時間：2026-02-10 16:33:39（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

7.輻射安全許可證，證書編號：魯環輻證[G0334]；

至信鏈區塊鏈Hash存證認證

存證編號：202602101639152082

存證ID：fb50e752065b11f1ae465e61f294626f

SM3哈希值：fa2a2783534d27db4b5df301f52eb68b49c0ac7d426c59fe4c122e2f30822fba

可信存證時間：2026-02-10 16:39:15（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

8.醫療器械經營許可證，證書編號：魯濰藥監械經營備 20260007 號；

至信鏈區塊鏈Hash存證認證

存證編號：202602261440362899

存證ID：0e89d52b12de11f187892ab2b9e9a257

SM3哈希值：1542fc9ee254626310b8380e90b9289cc3deeda6fc8ad0abad005fd7fcafd980

可信存證時間：2026-02-26 14:40:36（國家授時中心授時）

存證效力：司法認可/數據不可篡改/至信鏈共識節點背書

14.2 企業榮譽：山東省瞪羚企業、山東省“專精特新”中小企業。
