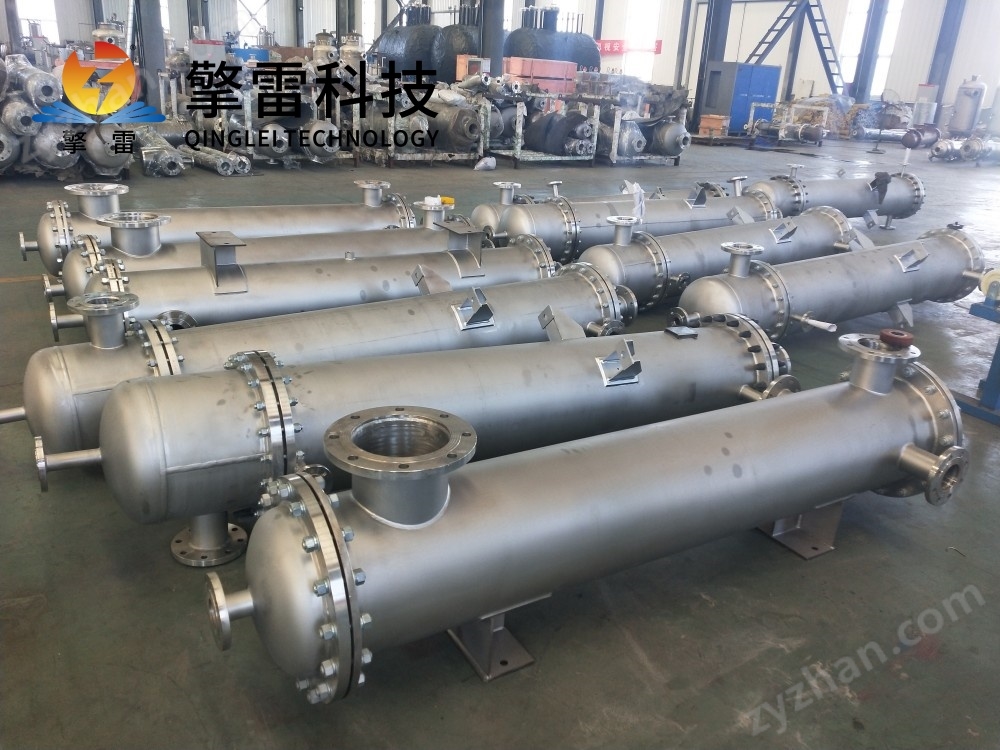

多殼程列管冷凝器結構

多殼程列管冷凝器結構解析：高效傳熱與工業適配的創新設計

多殼程列管冷凝器通過多級殼程串聯與強化傳熱技術，實現了高溫介質的高效冷凝與熱能回收，成為化工、能源、環保等領域的核心設備。其結構設計圍繞“高效傳熱"與“穩定運行"展開，通過多殼程流道優化、材料升級與智能控制技術，顯著提升了設備性能與工業適配性。

一、核心結構創新：多殼程流道與強化傳熱

多殼程流道設計

多殼程列管冷凝器通過縱向隔板將殼體分割為2-4個獨立流道，形成多級冷卻系統。高溫介質依次流經各殼程，每級承擔部分冷凝負荷，實現梯級冷卻。例如：

首級殼程：蒸汽流速≥5m/s，強化膜狀冷凝，快速釋放大量潛熱；

末級殼程：流速降至≤1m/s，促進滴狀冷凝，減少熱阻，提升冷凝效率。

這種設計使熱回收效率從65%提升至85%，同時通過優化溫差梯度，保持管殼程溫差在10-30℃，平均傳熱溫差利用率達95%。

強化傳熱技術

異形折流板：采用弓形+盤環形組合折流板，使殼程流體呈螺旋流動，湍流度提高60%，邊界層厚度減少60%，傳熱系數顯著提升；

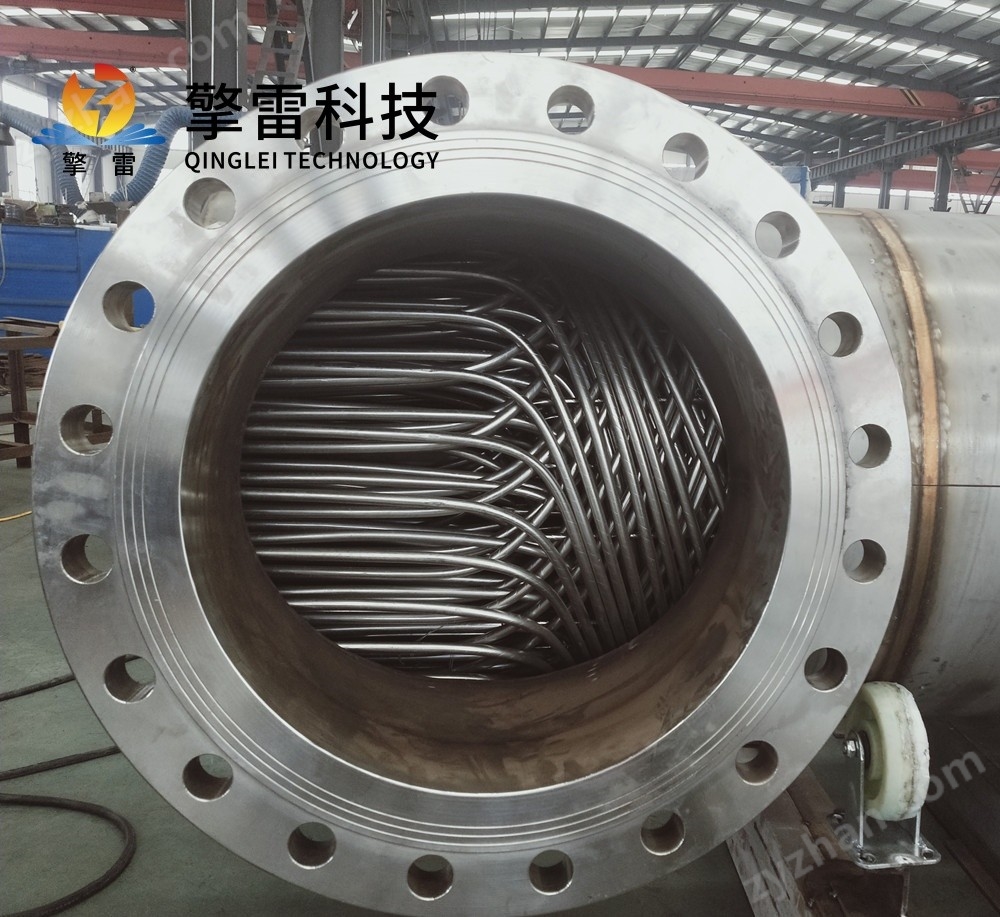

管束優化：內螺紋管（螺距5mm，槽深0.5mm）破壞邊界層，污垢沉積率降低70%；正三角形排列管束配合多葉扭帶，形成三維湍流，傳熱系數提升40%，壓降降低30%；

相變強化：填充石蠟類相變材料（PCM），利用潛熱儲能實現溫度波動的自適應調節，提升設備在變工況下的穩定性。

密封與材料革新

雙管板設計：隔離工藝流體與冷卻介質，泄漏率低于0.01%，滿足GMP及ASME認證要求；

耐腐蝕材料：針對強腐蝕工況（如鹽酸、海水），選用254SMO超級奧氏體不銹鋼或鈦合金（TA2），耐蝕性能提升3-5倍，年腐蝕速率<0.005mm；

碳化硅復合管束：兼具高導熱（270W/(m·K)）與耐腐蝕性能，適用于超高溫（1200℃）工況，壽命超10年。

二、結構優勢：高效、緊湊與長壽命

換熱效率提升

多級冷卻機制：通過分段冷凝實現蒸汽的梯級利用，總傳熱系數達1500-2500W/m2·K，較傳統單殼程冷凝器提升30-50%；

逆流強化傳熱：管程介質與殼程冷卻劑形成雙重逆流路徑，溫度梯度利用率提升至95%，熱回收效率提高30%；

螺旋分流技術：內置螺旋導流板使流體產生二次流，湍流強度增強2.5倍，傳熱系數進一步提升。

空間利用率優化

緊湊設計：多殼程結構使設備體積減少30%，占地面積降低25%，適用于乙烯裝置、電力行業等空間受限場景；

模塊化組合：支持多臺設備并聯，靈活適配10-1000m3/h的處理量，安裝便捷（單臺設備安裝時間<4小時）。

運行穩定性增強

熱應力補償：U型膨脹節（補償量±50mm）吸收熱膨脹，避免管板開裂；

振動抑制：彈簧式支撐條允許管束軸向自由膨脹，振動值<7.1mm/s；

泄漏防控：雙密封結構（金屬O型圈+石墨墊片），泄漏率<0.1%。

三、典型應用場景與性能表現

化工行業

催化裂化裝置：采用Incoloy 825合金管束，成功應對催化劑細粉沖刷與高溫硫腐蝕，設備檢修周期延長至5年，年節約維護成本超百萬元；

鹽酸合成與回收：碳化硅復合管束在120℃、5MPa工況下冷凝效率達98%，年節約蒸汽成本300萬元，設備壽命超10年。

能源生產

600MW燃煤機組：雙殼程列管冷凝器使排煙溫度降低30℃，發電效率提升1.2%，年節約燃料成本500萬元；

LNG液化：套設備實現72小時滿負荷連續穩定運行，雙殼程設計使冷量回收效率提升25%，年減排CO?超萬噸。

環保工程

煤化工廢水處理：三級串聯殼程設計使污垢熱阻降低40%，清洗周期延長至18個月，運行成本下降35%；

廢氣凈化：耐受SO?與HCl腐蝕，年腐蝕速率<0.01mm，余熱利用率提升30%，年減排CO?超5000噸。

四、技術發展趨勢：智能融合與工況適應

智能化升級

AI算法與物聯網融合：實時監測換熱效率、預警性能衰減，故障診斷準確率≥95%，維護響應時間縮短70%；

數字孿生技術：通過CFD-FEM耦合仿真優化管束排列，壓降降低15%，換熱面積增加10%，實現設備性能的精準預測與優化。

綠色化與工況適應

余熱梯級利用系統：提升能源綜合利用率，助力碳捕集與超臨界換熱工藝；

耐超低溫（-196℃）LNG工況設備：拓展至液化天然氣領域；

耐超臨界CO?工況（30MPa）設備：服務于第四代核電與碳捕集系統。

材料與制造工藝創新

3D打印技術：采用激光選區熔化（SLM）工藝制造復雜流道，傳熱效率提升20%，滿足個性化定制需求；

納米碳化硅涂層：通過等離子噴涂技術沉積，耐磨損性能提升50%，延長設備壽命。
