冶金碳化硅熱交換器標準

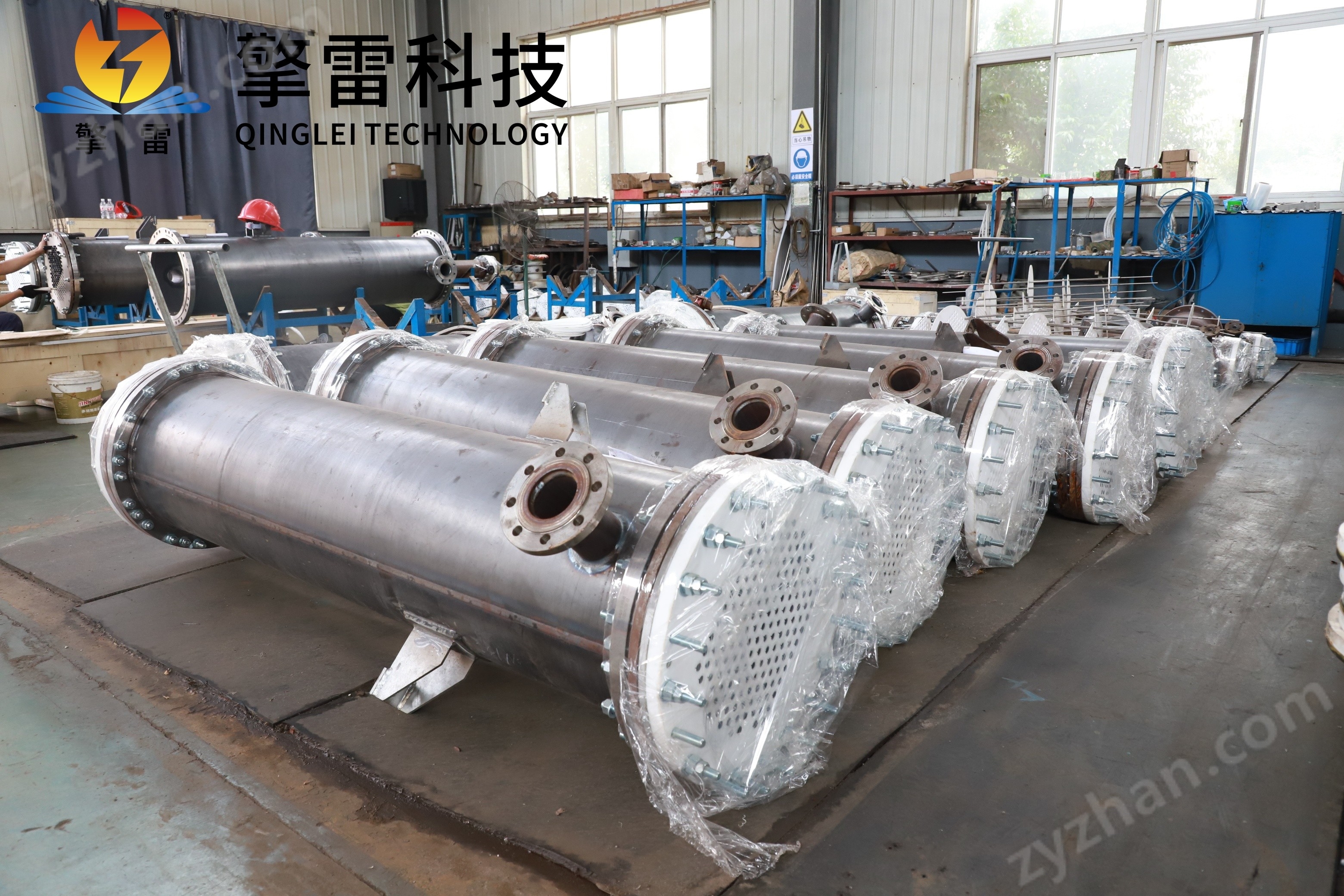

冶金碳化硅熱交換器標準解析

一、引言

冶金行業作為高能耗、高溫、強腐蝕的典型領域，對熱交換器的性能要求極為嚴苛。傳統金屬換熱器在高溫、強腐蝕工況下易出現腐蝕泄漏、熱效率衰減等問題，而碳化硅（SiC）材料憑借其耐高溫、耐腐蝕、高熱導率等特性，逐漸成為冶金熱交換領域的核心材料。本文將從材料性能、結構設計、制造工藝、檢驗標準及行業應用等維度，系統解析冶金碳化硅熱交換器的技術標準。

二、材料性能標準

1. 耐高溫性

碳化硅的熔點高達2700℃，可在1600℃以上長期穩定運行，短時耐受2000℃溫度。這一特性使其在冶金行業的高溫爐氣冷卻、熔融金屬余熱回收等場景中具有不可替代性。例如，在乙烯裂解裝置中，碳化硅換熱器可承受1350℃合成氣急冷沖擊，溫度劇變耐受性達400℃/min，避免了傳統金屬換熱器因熱應力開裂導致的泄漏風險。

2. 耐腐蝕性

碳化硅對濃硫酸、熔融鹽等強腐蝕介質呈化學惰性，年腐蝕速率低于0.005mm，較316L不銹鋼耐蝕性提升100倍。在氯堿工業中，碳化硅換熱器壽命突破10年，遠超傳統鈦材的5年周期。某化工廠硫酸濃縮裝置采用碳化硅換熱器后，設備壽命從18個月延長至10年，年維護成本降低75%。

3. 熱導率

碳化硅的熱導率為120-270W/(m·K)，是銅的2倍、316L不銹鋼的3-5倍。通過螺旋纏繞結構與螺紋管設計，傳熱系數可提升30%-50%。例如，在MDI生產中，碳化硅換熱器冷凝效率提升40%，蒸汽消耗降低25%，系統能效提升18%。

4. 抗熱震性

碳化硅的熱膨脹系數僅為金屬的1/3（4.7×10??/℃），可承受1000℃至室溫的50次循環熱沖擊無裂紋。在鋅冶煉蒸餾過程中，設備能在1300℃鋅蒸氣中穩定運行，鋅回收率提升至99.5%，較傳統設備提升15%。

三、結構設計標準

1. 換熱管束

采用螺旋纏繞管束設計，管程路徑延長2-3倍，換熱面積增加40%-60%。管束表面加工螺紋結構，顯著增加流體湍流強度，傳熱系數提升30%-50%。例如，某煉化企業采用該結構后，換熱效率從72%提升至85%，年節約蒸汽1.2萬噸，設備占地面積減少40%。

2. 外殼與支撐結構

外殼需提供外部保護，支撐內部管束，適應高溫高壓環境。設計壓力可達12MPa，在煉油廠催化裂化裝置中，外殼成功承受10MPa壓力與500℃高溫。支撐結構采用碳化硅材料，確保設備在高溫、高壓工況下穩定運行。

3. 流道設計

通過優化流道使流體呈螺旋狀流動，強化湍流效果，降低壓降。在乙烯裂解裝置中，優化后的流道設計使壓降降低20%。流道截面需根據介質特性設計，避免局部過熱或腐蝕。

4. 密封結構

結合雙密封O形環，確保熱流體（管程）與冷流體（殼程）有效隔離，泄漏率低于0.01%/年。在氯堿項目中，設備泄漏率優于行業標準。密封材料需與介質兼容，避免化學腐蝕。

5. 熱膨脹補償

采用碳化硅-金屬梯度結構，解決熱膨脹差異，提升設備穩定性，設備變形量小于0.1mm。在溫度劇變工況下（如500℃至室溫），仍能保持結構穩定性。

6. 模塊化設計

支持傳熱面積擴展至300㎡，維護時間縮短70%，適應多工況需求。在化工園區中，模塊化設計使設備快速適應不同生產線的熱交換需求。

四、制造工藝標準

1. 材料制備

碳化硅材料需通過單相無壓燒結工藝制成，純度≥99.5%。采用化學氣相沉積（CVD）技術形成0.2mm厚碳化硅涂層，消除熱膨脹系數差異。例如，在復合界面植入鉬網增強層，使熱應力降低60%，設備運行穩定性提升4倍。

2. 加工精度

換熱管需經過186Bar壓力測試，確保其在高壓環境下的可靠性。管束表面粗糙度需控制在Ra≤0.4μm，避免藥液被污染。加工過程中需采用數控纏繞機，確保管束間距均勻，避免應力集中。

3. 焊接與密封

管板與管束連接采用強度焊+貼脹工藝，結合雙O形環密封設計，內外密封環形成獨立腔室，內腔充氮?dú)獗Ｗo(hù)，外腔集成壓力傳感器，實時監測密封狀態。焊接后需進行X射線、超聲波檢測，確保焊縫質量。

4. 表面處理

酸洗工藝采用（HF）與硝酸（HNO?）的混合酸液，體積比控制在1:3至1:5之間，溫度嚴格控制在40-60℃，時間10-30分鐘。酸洗后采用去離子水超聲波清洗，去除殘留酸液，并通過真空干燥箱在120℃下干燥2小時。

五、檢驗與試驗標準

1. 耐腐蝕試驗

參照ASTM G31標準，在模擬工況下進行720小時浸泡試驗，驗證材料的化學穩定性。例如，在濃硫酸環境中，碳化硅材料年腐蝕速率需低于0.005mm。

2. 壓力試驗

設備需進行水壓試驗，試驗壓力為設計壓力的1.5倍，保壓時間≥30分鐘，無泄漏、無異常變形為合格。氣壓試驗壓力為設計壓力的1.15倍，保壓時間≥10分鐘。

3. 密封性試驗

采用氦質譜檢漏儀檢測設備泄漏率，泄漏率需低于0.01%/年。在氯堿項目中，設備泄漏率需優于行業標準。

4. 熱性能試驗

通過模擬工況測試設備的傳熱系數、壓降等參數，確保其符合設計要求。例如，在MDI生產中，冷凝效率需提升40%，蒸汽消耗降低25%。

六、行業應用標準

1. 高爐煤氣余熱回收

設備需在1350℃高溫下穩定運行，將煤氣溫度從800℃降至200℃，熱回收效率≥30%，年節約標煤超萬噸。例如，某鋼鐵企業采用碳化硅換熱器后，噸鋼能耗降低12%，年節約標準煤超2萬噸。

2. 熔融金屬冷卻

在鋁、銅冶煉過程中，設備需耐受高溫熔體沖刷，使用壽命達10年以上，較傳統設備延長5倍。例如，在鋅冶煉蒸餾過程中，設備能在1300℃鋅蒸氣中穩定運行，鋅回收率提升至99.5%。

3. 煙氣脫硫與脫硝

設備需耐受180℃高溫，壽命提升5倍，SO?去除率達99.5%。在垃圾焚燒尾氣處理中，抗熱震性能優異，年維護成本降低75%，二噁英分解率提升95%。

4. 氫能制備與儲能

作為PEM電解槽的水蒸氣冷凝器，冷凝效率需達95%，產出水純度>18MΩ·cm。在70MPa加氫站冷卻系統中，設備需實現零泄漏運行，加注時間縮短30%。

七、未來趨勢與標準升級

1. 材料創新

研發碳化硅-石墨烯復合材料，導熱系數有望突破300W/(m·K)，耐溫提升至1500℃，適應超臨界CO?發電等工況。納米涂層技術實現自修復功能，設備壽命延長至30年以上。

2. 結構優化

開發管徑<1mm的微通道碳化硅換熱器，傳熱面積密度達5000m2/m3。采用三維螺旋流道設計，傳熱效率提高30%。模塊化設計支持快速更換碳化硅管束，單次維修停機時間縮短至8小時以內。

3. 智能化升級

集成物聯網傳感器與AI算法，實現遠程監控、故障預警（準確率>98%）及自適應調節，節能率達10%-20%。通過數字孿生技術模擬設備運行狀態，優化維護計劃，降低人工成本。

4. 多能互補

開發熱-電-氣多聯供系統，提高能源綜合利用率。例如，在碳捕集（CCUS）項目中實現高效熱交換，減少碳排放。

八、結論

冶金碳化硅熱交換器憑借其耐高溫、耐腐蝕、高熱導率等特性，已成為冶金行業高溫、強腐蝕工況下的核心設備。其標準體系涵蓋材料性能、結構設計、制造工藝、檢驗試驗及行業應用等多個維度，確保了設備的安全性、可靠性與高效性。隨著材料科學與智能制造的不斷發展，碳化硅熱交換器將向更高性能、更智能化的方向邁進，為冶金行業的綠色轉型提供關鍵技術支撐。
