鹽酸纏繞螺旋管換熱器標準

鹽酸纏繞螺旋管換熱器標準解析

鹽酸纏繞螺旋管換熱器作為工業熱交換領域的核心設備，其設計、制造及運行需嚴格遵循國家標準（GB）及行業規范，以確保設備的安全性、耐腐蝕性及高效傳熱性能。以下從標準體系、核心參數、材料選擇、制造工藝、檢測方法五個維度展開分析：

一、標準體系：以GB/T 151-2014為核心

我國針對纏繞式螺旋管換熱器的標準體系以GB/T 151-2014《熱交換器》為核心，該標準明確了管殼式換熱器的設計、制造、檢驗及驗收規范，涵蓋固定管板式、浮頭式、U形管式等結構類型，為螺旋纏繞管換熱設備提供了基礎設計準則。例如：

管束與殼體連接方式：標準規定了管束與殼體的密封要求、焊接工藝及檢測方法，確保設備在高壓、高溫工況下的密封性。

結構通用性：雖未直接針對螺旋纏繞結構，但標準中的設計原則（如熱膨脹補償、流體分布均勻性）同樣適用于螺旋纏繞管換熱器。

二、核心參數：高效傳熱與緊湊設計的平衡

螺旋纏繞管換熱器的核心參數需滿足以下標準要求：

螺旋角與流道設計：

螺旋角通常為15°-30°，形成三維螺旋流道，使殼程流體呈強湍流狀態，傳熱系數較傳統列管式提升50%以上（可達1500-2000 W/(m2·K)）。

通過CFD模擬優化螺旋節距（50-100mm），平衡壓降與換熱效率，避免流體“短路"或“死區"。

單位體積傳熱面積：

螺旋纏繞結構使單位體積傳熱面積達100-170 m2/m3，體積僅為傳統設備的1/10，顯著節省空間與安裝成本。

溫差利用：

冷熱流體呈180°逆流接觸，平均溫差提升15%-20%，熱回收效率≥96%，適應大溫差工況（ΔT>150℃）。

三、材料選擇：耐腐蝕與耐高溫的雙重突破

鹽酸的強腐蝕性對換熱器材料提出嚴苛要求，標準明確以下材料適用場景：

常溫（≤60℃）：

優先選擇氟塑料管束，成本較低且耐蝕性滿足需求。

高溫濃鹽酸（>60℃）或含氧化性雜質：

哈氏合金C-276：在65%硝酸、50%硫酸等強氧化性介質中穩定，年泄漏率低于0.01%，適用于高濃度鹽酸冷凝工況。例如，某煉化企業改造后年節省設備維修費用和停產損失數十萬元。

鈦合金TA2：設計壓力達40MPa，耐海水腐蝕性能優異，適用于海洋工程及高溫濃鹽酸工況。沿海化工園區設備連續運行多年未發生泄漏。

316L不銹鋼：含鉬元素，在含Cl?環境中年腐蝕速率≤0.01mm，設備壽命達15年，是碳鋼設備的5倍。例如，某化肥廠采用316L不銹鋼換熱器處理乙二醇廢水，連續運行5年無泄漏。

工況：

碳化硅復合材料：導熱系數突破300 W/(m·K)，耐溫達1900℃，適用于第四代核反應堆熱交換。

Inconel 625：在1200℃高溫工況下，抗氧化性能是310S不銹鋼的2倍，適用于煤化工氣化爐廢熱回收。

四、制造工藝：精度控制與質量保障

標準對制造工藝的以下環節進行嚴格規范：

纏繞工藝：

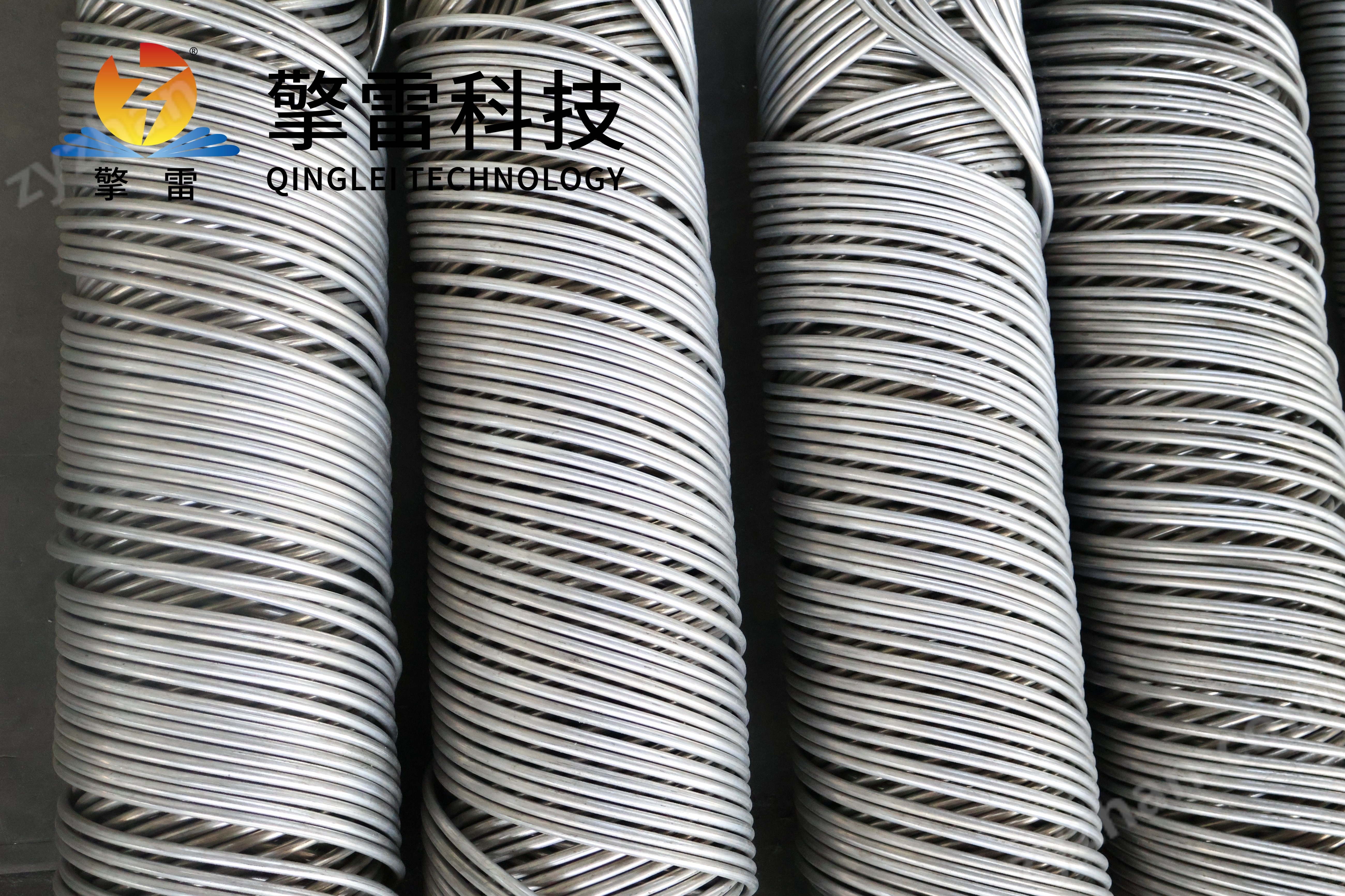

采用數控纏繞機將換熱管螺旋纏繞在中心管上，確保管束間距均勻，避免應力集中。例如，某企業通過高精度設備和纏繞工藝，實現管束硬度與塑性的平衡。

焊接與密封：

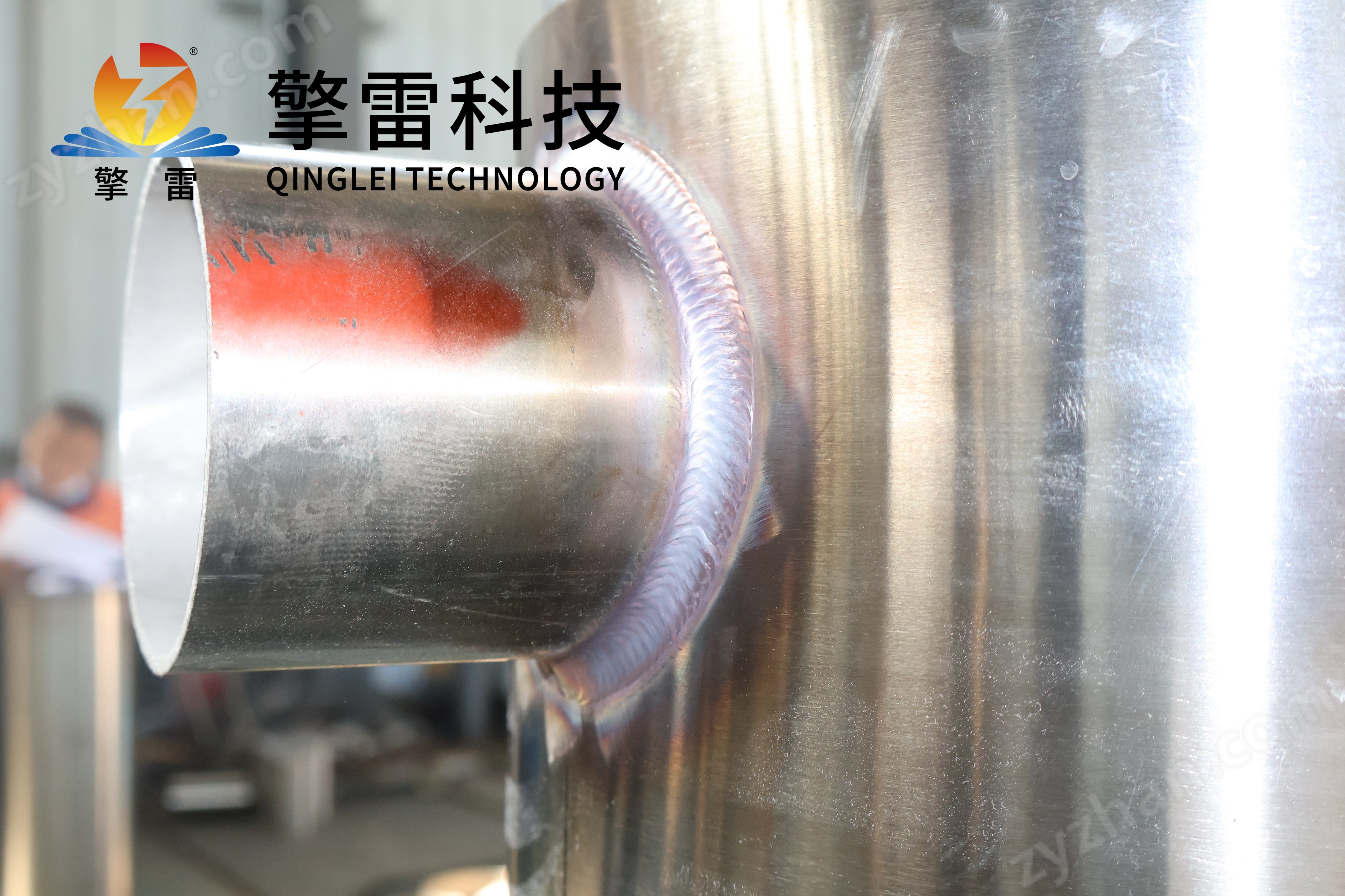

管端采用自動焊接技術（如激光焊接），焊縫強度提升至基材的120%，焊接后采用檸檬酸鈍化工藝，使焊縫區域耐蝕性提升至基材的95%。

管束表面進行拋光處理（光潔度Ra≤0.4μm），避免藥液被污染，確保制劑的安全性。

質量檢測：

焊接后采用X射線、超聲波等方法檢測焊縫質量，確保無缺陷。

通過模擬海洋大氣環境（鹽霧試驗）和特定腐蝕介質浸泡試驗，評估設備耐腐蝕性能。

五、檢測方法：模擬試驗與實際工況驗證

標準通過以下試驗全面評估設備性能：

實驗室模擬試驗：

鹽霧試驗：將試樣置于一定濃度的鹽霧環境中，觀察腐蝕情況，評價耐鹽霧腐蝕性能。

腐蝕介質浸泡試驗：將換熱器部件或材料浸泡在特定腐蝕介質中，定期檢測重量變化、力學性能變化等，評估耐腐蝕性。

實際工況試驗：

在實際工況條件下，換熱器會受到溫度、壓力、介質濃度等多種因素的綜合影響。標準鼓勵進行實際工況模擬試驗，以更真實地反映設備的耐腐蝕性能，并對試驗條件設置、試驗周期、檢測項目等提供指導性規定。

六、應用案例與未來趨勢

應用案例：

鹽酸合成與回收：某煉化企業采用哈氏合金C-276管束，在120℃、5MPa工況下處理鹽酸氣體，冷凝效率達98%，年節約蒸汽成本300萬元。

催化裂化與乙烯裂解：回收高溫?zé)煔庥酂犷A(yù)熱原料油，降低能耗15%-20%；利用裂解氣預熱原料，燃料消耗減少30%。

加氫裂化：替代傳統U形管式換熱器，減少法蘭數量，泄漏風險降低90%。

未來趨勢：

材料創新：研發耐氫脆、耐氨腐蝕材料體系，支持綠氫制備與氨燃料動力系統；開發超高溫復合材料（如碳化硅-不銹鋼復合管），耐溫達1600℃。

結構優化：利用3D打印技術實現復雜管束定制，比表面積提升至800 m2/m3，傳熱效率再提升20%；采用異形纏繞技術，通過非均勻螺距纏繞優化流體分布，傳熱效率提升10%-15%。

智能化控制：集成物聯網傳感器與AI算法，實現預測性維護，故障預警準確率達98%；通過數字孿生技術構建設備三維模型，實現剩余壽命預測，預測性維護準確率>98%。
