反應器加熱夾套換熱器標準解析

一、設備概述與工作原理

反應器加熱夾套換熱器是化工、制藥、食品等行業廣泛應用的溫度控制設備，其核心結構為包裹在反應器外部的密閉夾套。通過向夾套內循環通入蒸汽、導熱油或熱水等熱介質，利用金屬壁面的熱傳導作用，實現對反應器內物料的精準加熱或冷卻。該設備的工作原理基于間壁式換熱機制，熱介質與反應物料通過金屬壁面實現熱量傳遞，同時避免流體直接混合。

二、核心結構與組成

夾套層：包裹于反應器外壁，形成獨立流體通道，材質通常為不銹鋼、碳鋼或復合材料，需適應反應介質特性（如耐腐蝕性、耐高溫性）。

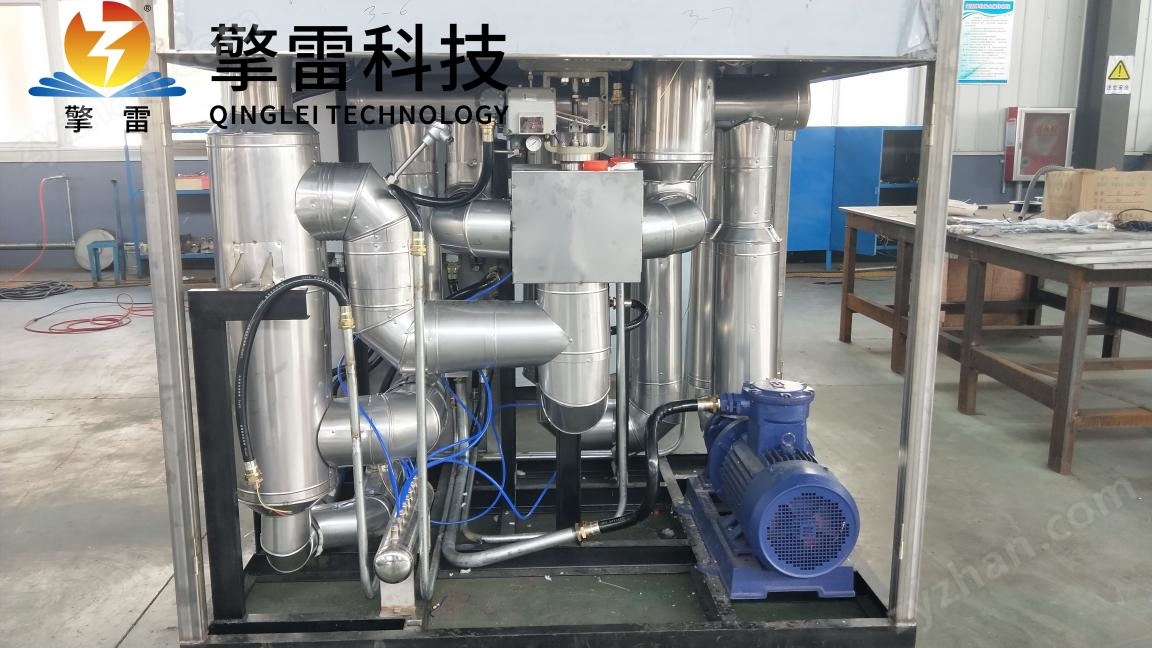

流體循環系統：包括泵、閥門、管道及冷卻介質儲存裝置，確保介質在夾套內循環流動。

控制單元：集成溫度傳感器、流量計及自動化控制系統，實時監測并調節冷卻介質流量，實現溫度閉環控制。

三、關鍵設計參數與選型依據

傳熱面積計算：根據化學反應熱負荷（Q）確定所需傳熱面積（A），計算公式為：

A=

K?ΔT

m

Q

，其中，

Q

為反應熱效應（kW），

K

為總傳熱系數（

W/(m

2

 ?K)

），

ΔT

m

為對數平均溫差（K）。

熱介質選擇：

蒸汽：適用溫度范圍0-250℃，優勢為熱容高、成本低，局限為需配套冷凝水回收系統。

導熱油：適用溫度范圍-50-350℃，優勢為溫度控制精準，局限為需定期更換防止氧化。

熱水：適用溫度范圍0-150℃，優勢為安全性高，局限為傳熱效率較低。

材料選擇：

耐腐蝕場景：優先選用哈氏合金、鈦合金或石墨涂層材料。

高溫高壓場景：采用碳化硅復合材料或陶瓷涂層鋼管，耐溫可達1500℃，壽命延長至20年。

經濟性場景：普通碳鋼夾套適用于非腐蝕性介質，成本降低40%。

四、制造、檢驗與驗收標準

制造工藝：反應器加熱夾套換熱器的制造過程應符合相關標準和規范，包括焊接、成型、磨削和非破壞性檢測等工藝。制造過程中需確保換熱器的質量和性能，避免出現焊接缺陷、裂紋等問題。

檢驗要求：制造過程中需進行相關的檢測，以確保產品符合設計和標準要求。常用檢測方法包括超聲波檢測、X射線檢測和壓力測試等。

防腐處理：反應器加熱夾套換熱器在使用過程中會接觸到各種介質，因此需進行防腐處理。常用防腐方法包括涂層、噴涂和電鍍等。防腐處理可延長設備的使用壽命，降低維護成本。

五、運行維護與管理標準

定期檢查：定期檢查反應器加熱夾套換熱器的各個部件，包括夾套、管道、閥門等，查看是否有泄漏、腐蝕、變形等異常情況。特別要注意檢查夾套與反應器本體的連接部位，確保密封良好。

清洗與除垢：由于換熱介質中可能含有雜質和礦物質，在長期運行過程中，夾套內會逐漸積累污垢，影響傳熱效果。因此，需要定期對夾套進行清洗和除垢。可以采用化學清洗或物理清洗的方法，根據污垢的性質和設備的情況選擇合適的清洗方式。

溫度與壓力控制：嚴格控制反應器內物料的溫度，避免溫度過高或過低對反應產生不利影響。通過調節換熱介質的流量和溫度，實現對反應器溫度的精確控制。同時，要安裝溫度報警裝置，當溫度超出設定范圍時及時發出警報。監測夾套內換熱介質的壓力，確保壓力在正常范圍內。過高的壓力可能會導致設備損壞或泄漏，因此需要設置壓力保護裝置，如安全閥等。

六、技術演進與發展趨勢

隨著化工技術的不斷進步，反應器加熱夾套換熱器也在不斷創新和發展。未來，該設備將朝著高效化、智能化、模塊化方向邁進。通過材料創新、結構優化與數字技術融合，現代夾套換熱器已實現傳熱效率提升300%、能耗降低40%的突破性進展。例如，采用數字孿生技術構建虛擬模型實時模擬反應器溫度分布，動態調整夾套介質流量，可使溫度波動降低60%，產品合格率提升至99.8%。
