高效過濾器計數檢漏測試儀高效過濾器計數檢漏測試儀

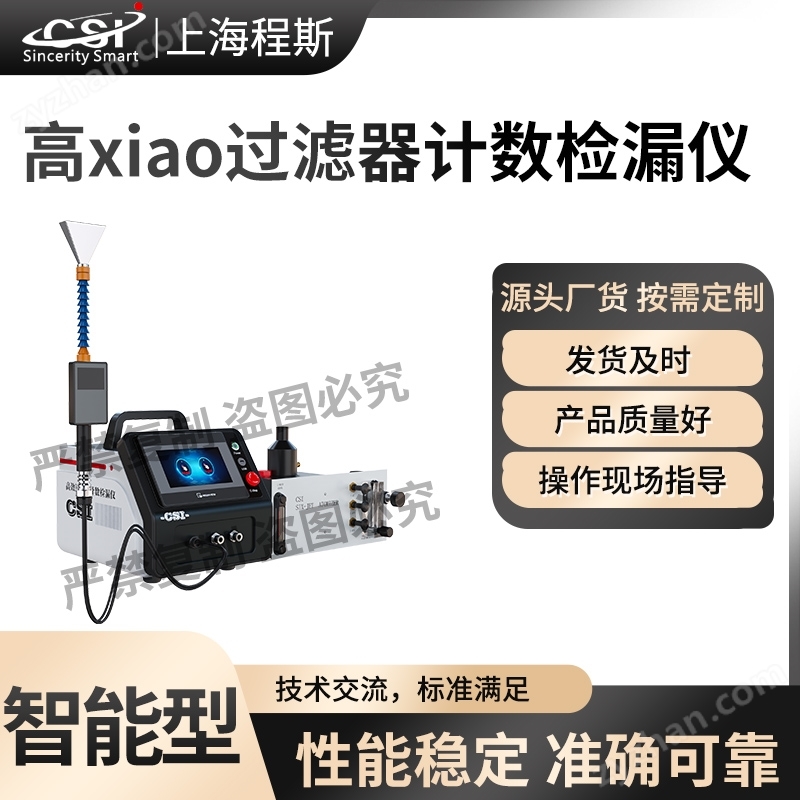

CSI-Z553高效過濾器計數檢漏儀
?一、介紹?
高效過濾器計數檢漏儀是一種專配于對風口過濾器檢漏使用的精密檢測設備。
?二、關鍵參數?
?參數項? | 規格? |
控制系統 | 工業級PLC |
操作界面 | 彩色7寸觸摸屏 |
操作方式 | 全觸控操作，可設置、調用、修改測試程序 |
打印機 | 嵌入式打印機 |
采樣流量 | 28.3L/min |
粒徑范圍 | 0.3μm,0.5μm,1μm,3μm,5μm,10μm |
氣溶膠粒徑發布 | 0.3μm-0.5μm，集中度≥70% |
氣溶膠物質 | DEHS（標配）、PAO、DOP |
測量重復性相對誤差: | ≤±10% |
最大計數濃度 | 3.5×104P/L |
掃描探頭與濾面間距 | 建議2cm～4cm |
測試時間 | 0-999h |
電源電壓 | 220V，50Hz |
USB測試軟件插口，讀取數據，可連接電腦 | |
?三、執行標準與適用場景?
GB/T25915《潔凈室及相關受控環境》的第三部分附錄B.6.3詳述了計數法掃描檢漏的規程
GB50591《潔凈室施工及驗收規范》推薦檢漏應優選計數掃描法
最新14644-3-2005標準中主推計數法檢漏，強調了計數法檢漏的優勢
《潔凈室高效過濾器應用指南》只建議用粒子計數法來做檢測
符合EN1822、IEST-RP-CC001.3、C GMP、EU GMP相關要求
四、測試原理
在過濾器上游釋放標準氣溶膠，制造高濃度挑戰顆粒；然后在過濾器下游使用帶掃描探頭的粒子計數器進行逐行掃描，實時采集并計數穿透的顆粒。通過軟件自動計算下游濃度與上游濃度的比值，若該比值超過0.01%，則判定為泄漏并報警。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
