概述

內壓法檢測粗大泄漏儀，又稱氣泡法粗大泄漏測試儀，是一種基于正壓原理、專門用于檢測無菌醫療器械包裝粗大泄漏的專用檢測設備。該儀器通過向包裝內部充入規定壓力的氣體，并將包裝浸沒于水下，通過觀察是否有連續氣泡流產生，來判定包裝密封完整性是否存在缺陷。該方法操作直觀、結果明確，能夠有效檢出包裝在密封處形成的通道、針孔、撕裂等粗大泄漏缺陷，是醫療器械生產企業進行包裝質量控制、確保產品無菌屏障系統完整性的重要檢測手段。

適用樣品

本儀器主要適用于以下類型的樣品及檢測場景：

1. 無菌醫療器械包裝：包括托盤（吸塑盒）包裝、組合袋包裝、紙塑袋包裝等各類無菌屏障系統包裝件。

2. 軟包裝件：適用于各種熱封、粘接工藝形成的軟包裝件、無菌包裝件，用于檢測封邊強度、熱封質量及整袋密封泄漏性能。

3. 透氣性與非透氣性包裝：本試驗方法已對紡粘聚烯烴或非透氣包裝評價了靈敏度，對帶有透氣性材料的包裝在施加阻隔劑處理后也可進行檢測。

4. 擴展應用：通過調整夾具和測試模式，該儀器還可用于塑料防盜瓶蓋密封性能、軟管整體密封性能、泡罩包裝耐壓破裂測試、氣霧劑閥門密封性能等指標的量化測定。

5. 適用行業：醫療器械生產企業、藥品生產企業、第三方檢測機構、科研院所及日化、食品等行業包裝質量控制部門。

測試原理

該儀器基于內壓法（氣泡法） 原理進行檢測。測試時，首先用穿孔器在包裝上穿一個孔，將空氣源和壓力監測器插入包裝內部，然后將包裝浸沒于水下。通過儀器向包裝內部緩慢充入潔凈氣體，使其內壓逐漸升高。當包裝存在粗大泄漏（如密封處通道、針孔、破裂、撕裂等）時，內部氣體將通過泄漏通道逸出，在水中形成連續可見的氣泡流。檢測人員通過觀察氣泡流的出現位置，即可判定泄漏是否存在并準確定位泄漏點。

根據YY/T 0681.5-2010標準，該試驗方法的靈敏度對250μm以上孔徑的粗大泄漏，檢出概率為81%（見標準附錄B）。方法的靈敏度取決于壓力差和加壓方式，增大壓差可提高試驗靈敏度，但壓力過高可能導致密封件破裂或產生干擾性氣泡，因此需根據包裝材料與規格確定合適的試驗壓力，以獲得可重復的檢測結果。本試驗方法為破壞性試驗，試驗中需要向包裝內部注入空氣，形成內壓。

測試標準

該儀器的設計、制造和使用嚴格遵循以下國內外標準：

1. YY/T 0681.5-2010《無菌醫療器械包裝試驗方法 第5部分：內壓法檢測粗大泄漏（氣泡法）》：中國醫藥行業標準，由國家食品藥品監督管理局發布，于2012年6月1日實施，由全國醫用輸液器具標準化技術委員會歸口上報，山東省醫療器械質量檢驗中心為主要起草單位。該標準詳細規定了內壓法檢測粗大泄漏的試驗原理、試驗方法（非透氣性包裝與透氣性包裝兩種程序）、儀器要求及結果判定規則，是本儀器測試方法的核心依據。

2. ASTM F2096《通過內部加壓（鼓泡試驗）檢測包裝總泄漏量的標準試驗方法》：國際標準，與本標準等效。該標準規定了通過內部加壓檢測包裝粗大泄漏的試驗方法，靈敏度同樣達到250μm以上孔徑檢出概率81%。

3. ISO 11607-1《最終滅菌醫療器械包裝 第1部分：材料、無菌屏障系統和包裝系統的要求》：該標準規定了無菌醫療器械包裝的系統性要求，內壓法檢測粗大泄漏是驗證無菌屏障系統完整性的重要方法之一。

4. 其他參考標準：ASTM F1140、ASTM F2054、GB/T 10440、GB 18454、GB 19741、GB 17447、YBB 00252005、YBB 00162002等。

儀器特征

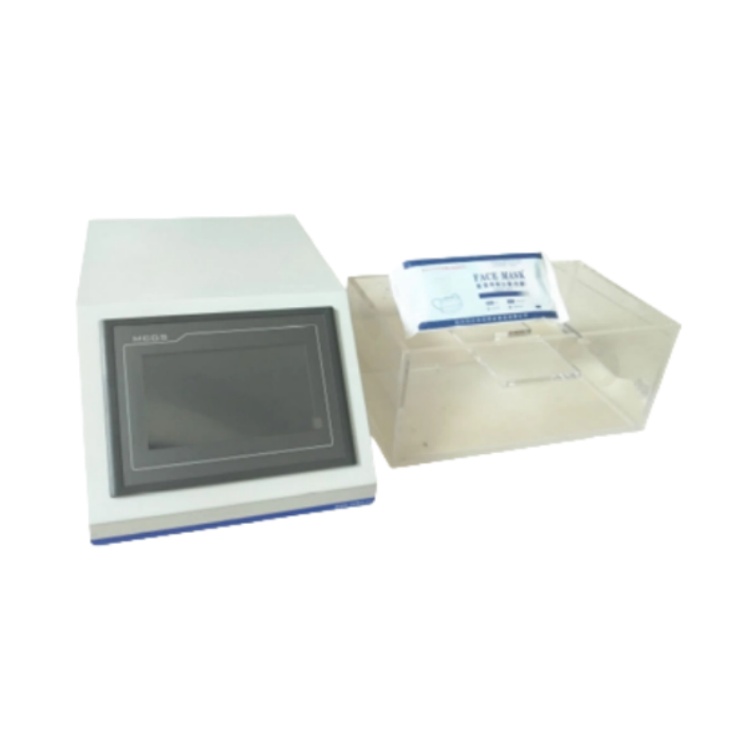

現代內壓法檢測粗大泄漏儀普遍具備以下技術特征：

• 高精度控制系統：采用PLC（可編程邏輯控制器）工業控制系統，配合精密調壓閥和高精度壓力傳感器，確保壓力設定的準確性和測試過程的穩定性，壓力測量誤差不超過±1%。

• 智能化操作平臺：配備7英寸HMI人機界面觸摸屏（部分型號搭載5寸IPS高清觸控屏），操作直觀。可方便設置測試壓力、保壓時間等參數，試驗過程“一鍵化”操作。

• 自動恒壓補壓：儀器設定測試壓力后自動完成充氣，并在試驗過程中自動恒壓補壓，確保壓力穩定在設定值。

• 多種試驗模式：支持破裂測試、蠕變測試、蠕變到破裂測試等多種試驗模式選擇，滿足不同包裝類型和檢測需求。

• 數據輸出與記錄功能：內置微型打印機（或靜音微型打印機），可即時打印測試報告。部分型號配備標準USB接口及計算機軟件支持，實現試驗曲線實時顯示、數據的分析處理與保存。

• 用戶權限管理：配備用戶分級權限設置，滿足GMP對數據完整性和審計追蹤的要求。

• 安全保護機制：配置限位保護及自動保護功能，確保測試過程安全。

• 專用測試附件：提供亞克力透明水箱（便于觀察氣泡）、專用夾具及氣源接口（Φ6mm聚氨酯管），適用于不同規格包裝的檢測。

使用方法

根據YY/T 0681.5-2010標準，儀器使用分為非透氣性包裝和透氣性包裝兩種程序，主要步驟如下：

1. 樣品準備：從同一批次中隨機抽取具有代表性的包裝樣品，確保樣品在標準實驗室環境（如23±2℃、50±5%RH）下狀態穩定。

2. 儀器準備：開啟儀器電源，在觸摸屏上設定標準要求的測試壓力（參考值為3.5kPa～6.9kPa）和保壓時間。將透明水箱注滿水。

3. 穿孔：用穿孔器（如小型槽型螺絲刀或其他適宜裝置）在包裝中央部位穿一個孔，孔的大小宜能插入空氣源和壓力監測器，并使空氣泄漏最小。如有必要，用膠帶和橡膠墊作為穿孔部位的封堵器來密封插入部位。

4. 安裝與浸沒：將空氣源和壓力監測器插入包裝穿孔中，將包裝浸沒于水下約2.5cm深處。對于透氣性包裝，需保持至少5秒的浸透時間以確保材料在水下穩定。可使用限位器輔助固定包裝位置。

5. 加壓與觀察：啟動測試程序，儀器自動緩慢充氣至預設壓力并自動恒壓補壓。仔細觀察包裝表面（重點關注密封區域、針孔、破裂點等），檢查是否存在連續氣泡流。測試時間依據包裝尺寸而定，通常持續數秒至數十秒。

6. 結果記錄：從水中取出包裝，標記所有觀察到的破損區域（氣泡流出現位置）。記錄測試結果，判定包裝是否存在粗大泄漏。

7. 測試結束：關閉儀器，清理水箱和測試區域。

維護保養

1. 日常清潔：每次測試后，排空水箱中的水，用軟布擦拭水箱內壁及儀器表面，去除可能殘留的雜質或污染物。定期清潔穿孔器、夾具及密封件。

2. 氣路檢查：定期檢查氣路連接管（Φ6mm聚氨酯管）是否老化、松動或漏氣，確保氣源干燥潔凈，防止水分或油污進入精密壓力傳感器。

3. 密封件維護：定期檢查穿孔部位使用的膠帶、橡膠墊等密封封堵器是否老化、失效，及時更換以保證測試密封性。

4. 傳感器保護：避免超量程使用，防止對壓力傳感器施加沖擊載荷。

5. 環境管理：儀器應置于清潔、干燥、無振動的環境中，避免陽光直射和溫度劇烈波動。建議環境溫度控制在10-30℃，相對濕度≤80%。

校準方法與周期

1. 校準方法：

   • 壓力校準：使用經計量溯源的標準壓力計，對儀器的壓力測量系統進行多點校準（通常覆蓋0-100kPa或0-600kPa量程范圍）。通過儀器校準程序調整顯示值，使其與標準壓力計讀數一致。部分設備支持自由校準，無需外接傳感器。

   • 時間校準：使用秒表對計時系統進行校準，確保保壓時間設置與顯示準確。

2. 校準周期：

   • 建議周期為12個月，由具備資質的計量機構執行。

   • 期間核查：可每月使用標準壓力源進行壓力快速核查，確保儀器持續處于正常工作狀態。

   • 特殊情形：儀器經過維修、搬運或對測試結果產生疑問時，應及時進行校準。

常見故障與排除方法

• 故障一：測試結果重復性差或誤判率高。

  • 排除：檢查穿孔部位密封是否良好，有無漏氣；檢查樣品是否在標準環境條件下充分平衡；確認試驗壓力是否根據包裝材料和規格正確設定；檢查壓力傳感器是否在校準有效期內；確保操作人員嚴格按照標準程序進行觀察。

• 故障二：壓力無法穩定或持續下降。

  • 排除：檢查氣源連接管是否漏氣（聽聲音或涂抹檢漏液）；檢查穿孔密封封堵器是否老化失效；檢查包裝樣品本身是否存在明顯缺陷。

• 故障三：加壓過程中包裝過早破裂。

  • 排除：檢查設定的試驗壓力是否過高，超出了包裝的耐壓能力；檢查加壓速度是否過快；確認包裝樣品是否存在固有缺陷或強度不足。

• 故障四：儀器無法啟動或觸摸屏無響應。

  • 排除：檢查電源連接是否牢固，電源開關是否打開；嘗試重啟儀器；若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。

• 故障五：微型打印機不工作。

  • 排除：檢查打印機連接線；檢查打印紙是否用盡或卡紙；重啟儀器和打印機。

• 故障六：水箱中氣泡難以觀察或氣泡非連續。

  • 排除：確保水箱清潔、水質清澈；檢查照明是否充足；區分因包裝中截留空氣產生的個別氣泡與泄漏產生的連續氣泡流。

重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守YY/T 0681.5-2010、ASTM F2096等相關標準的最新版本規定，并建立相應的標準操作規程（SOP）。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。本試驗方法為破壞性試驗，測試后的包裝不能繼續用于產品放行。測試壓力的確定應根據具體包裝材料和規格通過標準附錄A所述方法獲得，以獲得可重復的檢測結果。
