概述

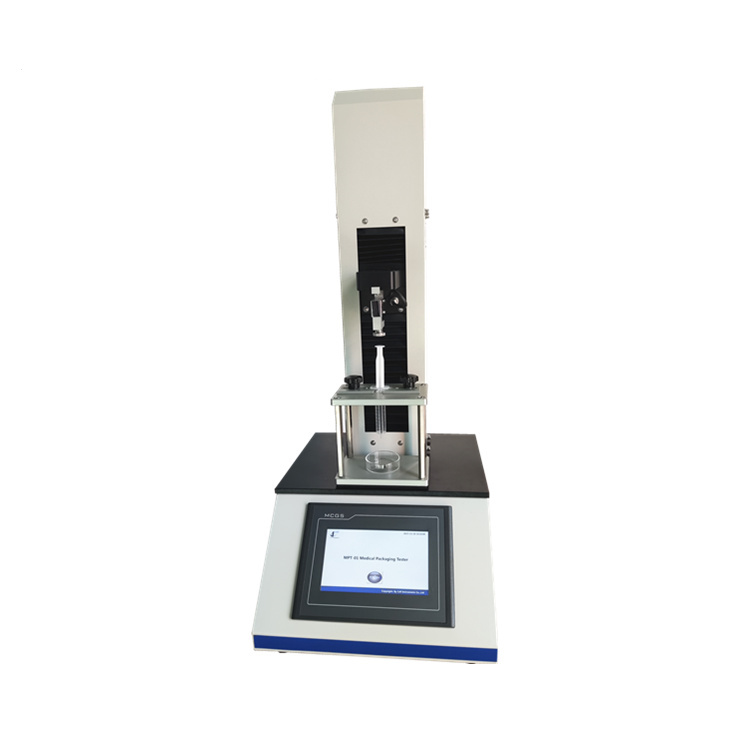

護帽拔出力測試儀是一種用于測定一次性使用無菌注射針、胰島素注射器配套用針、采血針等醫療器械中針座護帽（針頭保護套）拔出力值的專用檢測設備。該儀器通過施加軸向拉力，精確評估護帽與針座之間的配合力，確保護帽既能穩固地保護針尖免受污染和損壞，又能在臨床使用時方便、順暢地拔除。護帽拔出力是評價注射針產品使用便捷性和安全性的重要指標，力值過大會影響臨床操作效率，力值過小則可能在運輸或儲存過程中脫落，失去保護作用。該儀器廣泛應用于醫療器械生產企業、藥品檢驗機構、科研院所及質量控制部門。
適用樣品
本儀器主要適用于以下類型的樣品及測試項目：
一次性使用無菌注射針：依據GB 15811-2025中6.6要求進行針座與護套配合性能測試，評估護帽的拔出力。
胰島素注射器配套用針：測試其針座護帽的拔出力值。
預灌封注射器配套用針：評估針頭護帽的拔出力。
采血針：測試其針頭護帽的拔出力。
輸液針：評估針座護帽的配合力。
其他帶護帽的穿刺針具：如麻醉針、活檢針等需要評估護帽拔出力性能的產品。
擴展測試項目：通過定制專用夾具，可擴展進行針尖穿刺力、針與針座的連接力、活塞滑動性能、器身密合性等力學性能測試。
測試原理
儀器基于單軸拉伸測試原理進行設計。測試時，將帶有護帽的針座試樣固定在專用夾具中，驅動系統以設定的恒定速度（通常為1-500 mm/min范圍內可調）對護帽施加軸向拉伸力，直至護帽與針座分離。高精度力值傳感器實時記錄整個拉伸過程中的力值變化，位移傳感器同步記錄位移變化。
根據GB 15811-2025中6.6針座與護套配合要求，通過分析力-位移曲線，可獲得以下關鍵參數：
最大拔出力：護帽與針座分離過程中承受的最大拉伸力值。
平均拔出力：整個拔取過程中的平均力值。
拔出力范圍：評估護帽配合的一致性。
測試過程中，儀器自動捕捉護帽分離瞬間的峰值力值，并據此判定拔出力是否符合標準要求。適宜的拔出力應保證護帽在正常運輸和儲存條件下不脫落，同時在臨床使用時無需過大力量即可拔除。
測試標準
該儀器的設計、制造和使用嚴格遵循以下國內外標準：
GB 15811-2025 《一次性使用無菌注射針》：
6.6 針座與護套配合：明確規定了針座與護套配合性能的物理要求，確保護帽具有適宜的拔出力。
6.4 連接牢固度：涉及針管與針座的連接牢固度。
YY/T 0497-2025 《一次性使用無菌胰島素注射器》：
附錄D 針和針管的性能——連接強度：包含與針座護套相關的配合性能要求。
附錄C：操作活塞組件所需力的試驗方法。
附錄H：注射器抽負壓時活塞處空氣泄漏的試驗方法。
GB 15810-2019 《一次性使用無菌注射器》：
附錄E：滑動性能試驗方法。
附錄D：注射器在抽負壓時活塞或密封圈處泄漏及活塞與芯桿分離的試驗方法。
YY/T 0573系列標準：涉及動力驅動注射泵用注射器、自毀型固定劑量疫苗注射器、防止重復使用注射器的相關附錄中，包含與護帽配合相關的性能要求。
ISO 7886-1:2017：關于一次性使用無菌注射器的國際標準，包含相關配合性能的測試程序。
儀器特征
現代護帽拔出力測試儀普遍具備以下技術特征：
高精度控制系統：采用PLC（可編程邏輯控制器）工業控制系統，配合精密滾珠絲桿和電機，確保施力過程的穩定性和測試結果的準確性。
智能化操作平臺：配備7英寸HMI人機界面觸摸屏，操作直觀。內置專業定制注射器及注射針多個試驗項目測試程序，可方便選擇測試項目、設置測試參數。
靈活的測試速度：測試速度可在1-500 mm/min范圍內無級調速，適應不同測試標準和樣品特性。
專用護帽夾具：提供適用于不同規格針座和護帽的專用夾具，確保樣品安裝穩固、受力同軸，且不損傷護帽本身。
多功能擴展能力：可擴展測試醫藥包裝、醫療器械等各種力學項目，支持根據客戶測試要求個性化定制測試項目。
數據輸出功能：內置微型打印機，可即時打印測試報告。可選配計算機軟件，進行測試結果分析、數據存儲和報告生成。
安全保障機制：配置限位保護和自動保護功能，確保測試過程安全。
使用方法
測試前準備：檢查儀器水平，確認夾具清潔無損傷。開啟電源預熱。根據測試標準要求，準備測試樣品并調節至規定環境條件。
參數設置：在觸摸屏上選擇測試項目（如護帽拔出力測試）。根據待測樣品規格和測試標準，設置測試速度（如100 mm/min）、測試行程、采樣頻率等參數。
安裝樣品：將針座部分固定于上夾具，護帽部分固定于下夾具，確保試樣與拉伸方向同軸，且夾具不損傷護帽結構。
執行測試：啟動測試程序，驅動系統按設定速度勻速施加拉伸力。儀器實時記錄力值-位移曲線，直至護帽與針座分離。測試完成后，壓頭自動回位。
結果記錄與分析：儀器自動捕捉并顯示拔出力峰值、平均值等結果。根據標準要求判定是否合格。打印或保存測試結果。
測試結束：取下樣品，清理測試區域。
維護保養
日常清潔：每次測試后，用軟布清潔夾具和測試平臺，去除可能殘留的碎屑。
夾具檢查：定期檢查夾持面有無磨損、變形，確保能牢固夾持樣品且不影響測試精度。
運動部件保養：定期檢查絲桿、導軌等運動部件，保持清潔并按需添加專用潤滑脂。
傳感器保護：避免超量程使用，嚴禁對力值傳感器施加沖擊載荷。
環境管理：儀器應置于清潔、干燥、無振動的環境中。
校準方法與周期
校準方法：
力值校準：使用經計量溯源的標準砝碼，對力值傳感器進行多點校準（通常覆蓋測量范圍0-200N）。通過儀器校準程序調整顯示值，使其與標準砝碼的質量值一致。
速度校準：使用秒表和位移測量工具，測量壓頭在一定時間內的實際移動距離，計算實際速度，其與設定值的誤差應在允許范圍內。
位移精度校準：使用標準量塊對位移測量系統進行校準。
校準周期：
建議周期為12個月，由具備資質的計量機構執行。
期間核查：可每月使用標準砝碼進行力值快速核查。
特殊情形：儀器經過維修、搬運或對測試結果產生疑問時，應及時進行校準。
常見故障與排除方法
故障一：測試結果重復性差。
排除：檢查樣品安裝是否每次一致，試樣是否與拉伸方向同軸；檢查夾具是否清潔、夾持是否牢固且不損傷樣品；檢查儀器是否在校準有效期內。
故障二：力值顯示異常或始終為零。
排除：檢查力值傳感器連接線是否松動；確認測試前是否執行了清零操作；檢查是否超量程使用導致傳感器損壞。
故障三：壓頭運動卡頓或異響。
排除：立即停止使用。檢查絲桿和導軌是否有異物或缺乏潤滑，進行清潔和潤滑。如問題依舊，可能涉及機械部件磨損，需聯系專業維修。
故障四：儀器無法啟動或觸摸屏無響應。
排除：檢查電源連接。嘗試重啟儀器。若觸摸屏失靈，可能是內部連接問題或屏幕故障，需聯系廠家技術支持。
故障五：微型打印機不工作。
排除：檢查打印機連接線；檢查打印紙是否用盡或卡紙；重啟儀器和打印機。
重要提示：以上內容基于通用技術規范和行業標準。在實際應用中，應嚴格遵守GB 15811-2025、YY/T 0497-2025等相關標準的最新版本規定，特別是其中關于針座與護套配合的專門要求，并建立相應的標準操作規程（SOP）。所有測試儀器需處于有效的校準狀態，并由經過培訓的人員操作。測試結果的判定需嚴格依據產品對應的質量標準。
